有源逻辑探头依托内置放大电路、高输入阻抗及低噪声核心特性，专注于数字电路中逻辑电平（如0/1信号）的精准捕获与分析，广泛适配研发验证、故障调试、设备维修等全流程数字电路相关场景。以下是其核心应用领域及典型场景的详细拆解：
一、数字电路研发与调试
此为有源逻辑探头的核心应用场景，核心解决复杂数字系统中“信号观测无干扰、多通道信号同步分析”的关键需求，为电路设计验证提供精准的信号数据支撑。
时序逻辑验证：针对CPU、FPGA、MCU等核心芯片，重点验证时钟（CLK）、复位（RST）、使能（EN）等关键信号的时序特性，精准判定是否存在建立时间（Setup）、保持时间（Hold）违规问题。例如，在FPGA驱动SPI总线的设计中，可通过探头观测时钟信号与数据信号的相位差，快速定位因时序不匹配导致的数据传输错误。

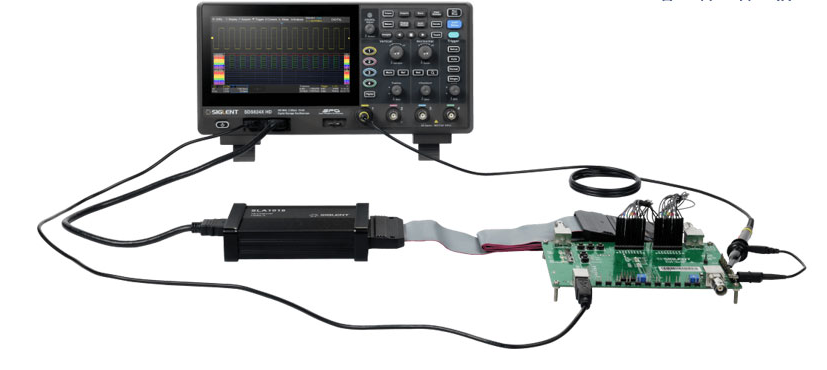

总线信号分析：支持多通道总线信号的同步捕获与解析，涵盖I2C、SPI、UART、CAN等主流总线类型，可清晰呈现信号的时序关系与电平状态。以I2C总线调试为例，借助4通道有源逻辑探头同步监测SDA数据线、SCL时钟线及两个从设备的应答信号（ACK），能够精准定位总线仲裁失败、应答缺失等故障根源。
噪声抑制与微弱信号放大：针对DDR内存、PCIe等高速数字电路中衰减或受干扰的微弱信号，探头内置放大器可将几十mV级的微弱信号放大至示波器可稳定识别的标准电平，同时高效抑制外部电磁干扰（EMI），避免因信号失真导致的逻辑状态误判，保障高速电路调试的准确性。
二、嵌入式系统固件调试
在物联网模块、工业控制器等嵌入式设备的固件开发过程中，有源逻辑探头可建立“代码执行逻辑”与“硬件信号响应”的关联链路，精准定位软硬件交互层面的故障问题。
GPIO信号监测：实时观测MCU的GPIO引脚输出状态，验证固件中IO口初始化配置、电平翻转逻辑的正确性。例如，在按键中断程序调试中，通过监测中断引脚电平变化，确认按键按下时是否产生预期的高→低或低→高跳变，排查中断触发异常问题。
外设通信调试：聚焦嵌入式设备与外部器件的通信故障排查，包括传感器、显示屏、蓝牙模块等外设。以温湿度传感器SHT30无数据返回故障为例，利用有源逻辑探头监测I2C通信的SDA/SCL信号，可快速区分是固件发送的设备地址错误，还是外设本身无应答的问题。
低功耗模式验证：针对智能手表、无线传感器等电池供电嵌入式设备，重点监测休眠/唤醒状态下的关键逻辑信号（如电源使能信号、时钟使能信号），验证固件是否能精准控制硬件进入低功耗模式，避免因信号控制异常导致的过度耗电问题，保障设备续航能力。
三、通信接口与协议测试
针对各类数字通信接口，有源逻辑探头可辅助完成信号完整性验证与协议合规性检测，尤其适用于中低速通信场景，为接口设计与调试提供可靠依据。
通用串行接口测试：覆盖UART（串口）、RS485等通用串行接口，通过观测TX/RX引脚的电平变化（如TTL电平的0V/3.3V、RS485的差分信号），判断信号是否存在过冲、欠冲、传输延迟等问题，进而排查数据丢包、传输错误等通信故障。
工业总线测试：在工业自动化领域，适配CAN、Modbus等工业总线的信号分析需求。例如，在PLC与变频器的CAN通信调试中，通过监测CAN_H/CAN_L的差分信号，可精准识别总线冲突、CRC错误、位错误等异常帧，定位工业控制系统的通信故障。
高速接口辅助测试：尽管PCIe、USB3.0等高速接口的核心测试依赖专用差分探头，但在简化测试场景中，有源逻辑探头可用于监测接口的复位信号、速率协商信号等控制类信号，辅助定位接口初始化失败等基础故障。
四、电源管理电路逻辑信号监测
在电源管理芯片（PMIC）、DC-DC转换器等电源电路中，使能、反馈、保护等逻辑信号的状态直接决定电源输出的稳定性。有源逻辑探头可精准捕获这类信号的动态变化，为电源电路设计验证与故障排查提供关键支撑。
使能与控制信号观测：重点监测PMIC的使能引脚（EN）电平变化，验证系统上电时序是否符合设计规范（如先开启核心电源、后开启外设电源的顺序要求），避免因上电顺序错误导致核心芯片损坏。
保护机制验证：通过模拟电源过流、过压等故障场景，观测过流保护（OC）、过压保护（OV）等信号的电平跳变，验证保护电路是否能及时触发保护动作。例如，在锂电池充电电路调试中，监测充电芯片的过流保护信号，确认当充电电流超过阈值时，电路是否能立即切断充电通路，保障电池安全。
动态功耗调节信号分析：针对节能型电源电路，监测动态电压调节（DVS）信号的变化，验证固件是否能根据负载变化（如CPU算力需求调整）精准调整电源输出电压，实现功耗优化目标。
五、消费电子与汽车电子维修
在设备维修场景中，有源逻辑探头主要用于定位“逻辑信号异常导致的功能故障”，尤其适用于结构复杂的数字设备故障排查，提升维修效率与准确性。
消费电子维修：在智能手机、笔记本电脑等消费电子产品的主板维修中，通过监测基带芯片、存储芯片（如eMMC）等核心器件的逻辑信号，判断是否存在信号中断、异常电平等问题，精准定位无开机、无信号、存储读写故障等核心故障点。
汽车电子维修：针对汽车ECU（发动机控制器、车身控制器）、车载娱乐系统等汽车电子设备，监测CAN/LIN总线信号、节气门位置传感器等部件的输入逻辑信号，排查怠速不稳、中控失灵、车载通信异常等汽车电子故障。
总结
有源逻辑探头的核心价值在于“高保真捕获数字逻辑信号的同时，确保不干扰被测电路正常工作”。其应用场景始终围绕数字信号的“时序特性、电平状态、协议合规性”三大核心维度，全面覆盖从研发设计验证、固件调试到设备维修检测的全流程。在选型时，需重点匹配被测信号的电压范围（如3.3V/5V/12V）、探头通道数（1-16通道）及带宽参数（通常为100MHz-2GHz），以确保适配具体应用场景的测试需求。
