KC705E增强版基于FMC接口的 Kintex-7 XC7K325T PCIeX8 接口卡
|
|

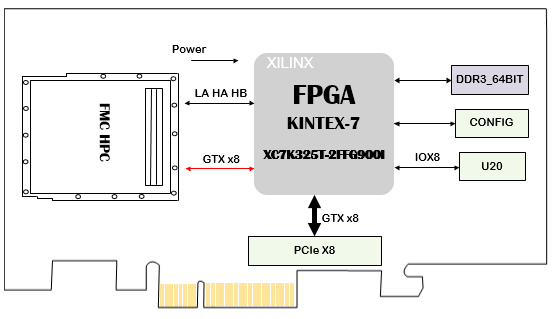

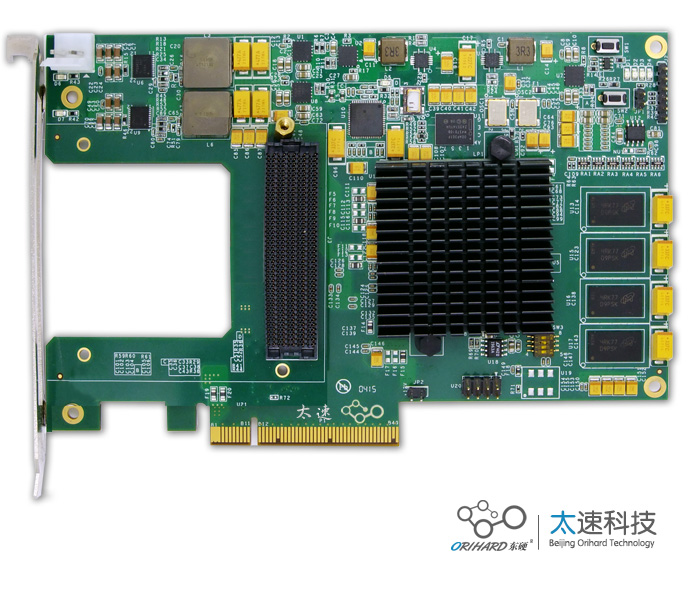

一、板卡概述
本板卡基于Xilinx公司的FPGAXC7K325T-2FFG900 芯片，pin_to_pin兼容FPGAXC7K410T-2FFG900 ，支持PCIeX8、64bit DDR3容量2GByte，HPC的FMC连接器，板卡支持各种接口输入，软件支持windows，Linux驱动。
二、功能和技术指标：
|
板卡功能
|
参数内容
|
|
主处理器
|
Xilinx XC7K325T-2FFG900I
|
|
板卡标准
|
PCI EXPRESS CARD REV. 1.1
|
|
电气规范
|
支持1路PCIe X8/X4 支持PCI Express V1.1 V2.0标准
|
|
FMC接口
|
FMC ANSI/VITA 57.1 – 2008 ，ASP-134486-01
HPC中LA，HA，HB全部接口和DP0~DP7 8路高速接口
|
|
板载缓存
|
1路 64bit DDR3， 容量2GByte
|
|
加载Flash
|
128Mbit @PC28F128MAP30
|
|
高速接口
|
PCIeX8
|
|
低速接口
|
8路 LVTTL IO
|
|
板卡尺寸
|
167.64*111.15
|
|
板卡重量
|
（含散热片）
|
|
板卡供电
|
+12V@3A
|
|
板卡功耗
|
36W
|
|
工作温度
|
Industrial -20℃到+65℃
|
三、接口测试软件:
|
板卡功能 |
参数内容 |
|
主处理器 |
XC7K325T-2FFG900I |
|
软件版本 |
ISE14.7 |
|
编程语言 |
Verilog |
|
板卡接口测试程序 |
DDR测试、PCIe IO模式测试，GPIO测试程序 |
|
板卡接口应用程序 |
PCIe V2.0 XDMA 测试FPGA程序，
Windows 7，Linux驱动程序 |
|
板载FMC测试程序 |
根据子卡型号提供对应的测试接口程序 |
四、应用领域
数据采集IO卡，软件无线电处理平台
| |
