双目三维重建的步骤与核心算法
双目三维重建是模拟人类双眼视觉原理，通过两个固定位置的相机拍摄同一场景，利用视差计算三维坐标的技术，广泛应用于机器人导航、自动驾驶、三维建模等领域。其流程可分为六大核心步骤，每个步骤对应关键算法与实现细节，以下从通俗原理→数学模型→核心算法→代码思路逐层讲解。
一、整体流程概览
双目三维重建的核心逻辑是：通过相机标定获取内外参数→对左右图像进行校正→计算像素间的视差→利用三角测量恢复三维点云→点云后处理得到稠密模型。
整体流程如下：
相机标定 → 图像校正 → 立体匹配（视差计算） → 三角测量 → 点云后处理
二、各步骤详细解析
步骤1：相机标定（获取内外参数与畸变系数）
通俗解释
双目相机由左右两个相机组成，出厂时无法保证完全平行和对齐。相机标定的目的是：
- 单目标定：获取每个相机的内参数（焦距、主点坐标）和畸变系数（径向畸变、切向畸变），消除镜头畸变。
- 双目标定：获取左右相机的外参数（旋转矩阵R和平移向量T），描述两个相机的相对位置关系。
数学原理
-

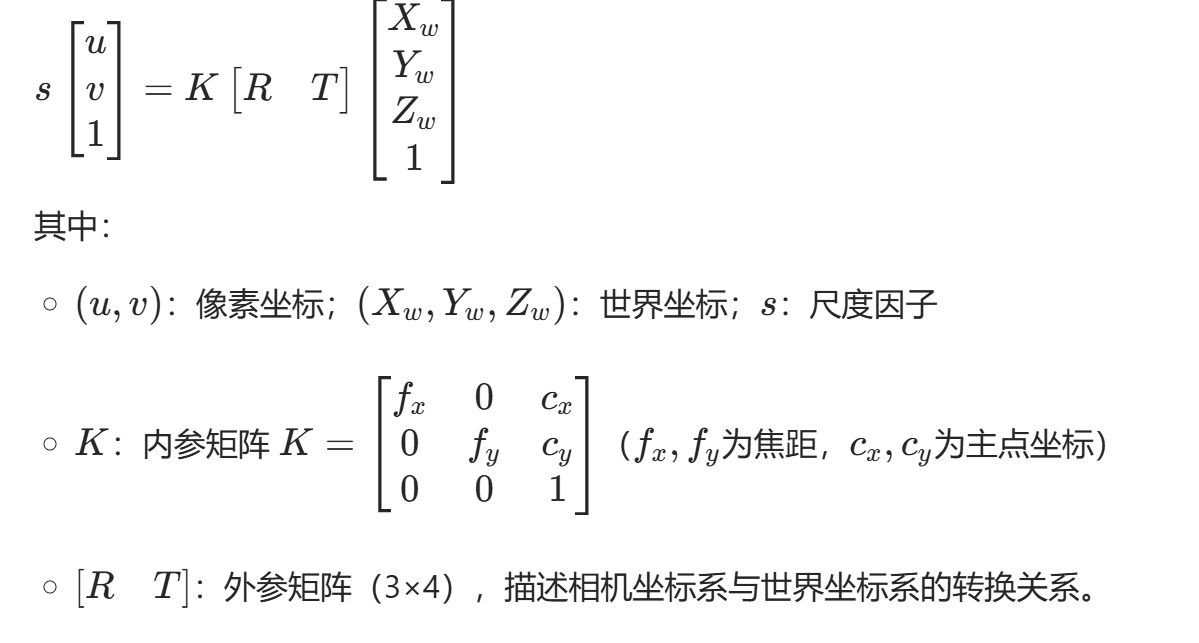

针孔相机模型（像素坐标→归一化坐标→世界坐标）
-

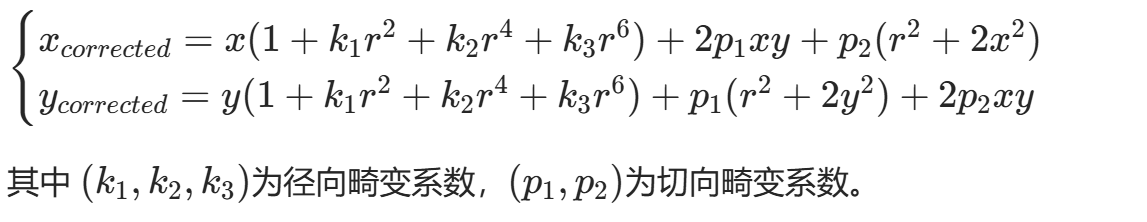

畸变模型：镜头畸变分为径向畸变（桶形/枕形）和切向畸变，校正公式为：
核心算法
- 张氏标定法（最常用）：使用棋盘格标定板，通过多视角拍摄的标定板图像，求解相机参数。
- 核心思想：利用棋盘格的角点（已知世界坐标）与像素坐标的对应关系，通过最大似然估计求解内外参数。
- 标定工具：OpenCV
calibrateCamera（单目标定）、stereoCalibrate（双目标定）。
代码思路（C++/OpenCV）
// 1. 读取棋盘格图像，提取角点
vector<vector<Point2f>> imagePoints; // 存储所有图像的角点像素坐标
vector<vector<Point3f>> objectPoints; // 棋盘格角点的世界坐标（Z=0）
Size boardSize(9,6); // 棋盘格内角点数量
for (auto& img : images) {vector<Point2f> corners;bool found = findChessboardCorners(img, boardSize, corners);if (found) {cornerSubPix(img, corners, Size(11,11), Size(-1,-1), TermCriteria(...));imagePoints.push_back(corners);objectPoints.push_back(generate3DPoints(boardSize, squareSize)); // 生成世界坐标}
}
// 2. 单目标定（左相机）
Mat K_left, D_left;
calibrateCamera(objectPoints, imagePoints_left, imgSize, K_left, D_left, rvecs, tvecs);
// 3. 双目标定
Mat R, T, E, F;
stereoCalibrate(objectPoints, imagePoints_left, imagePoints_right,K_left, D_left, K_right, D_right, imgSize, R, T, E, F);
步骤2：图像校正（消除畸变+极线对齐）
通俗解释
未经校正的左右图像存在畸变，且极线不平行（极线：空间点在左右图像上的投影点连线）。校正的目的是：
- 对左右图像进行畸变校正，消除镜头畸变。
- 将左右相机的图像平面调整为严格平行，使得极线与图像水平方向一致（行对齐）。校正后，同一空间点在左右图像上的投影点位于同一行，极大简化后续的立体匹配。

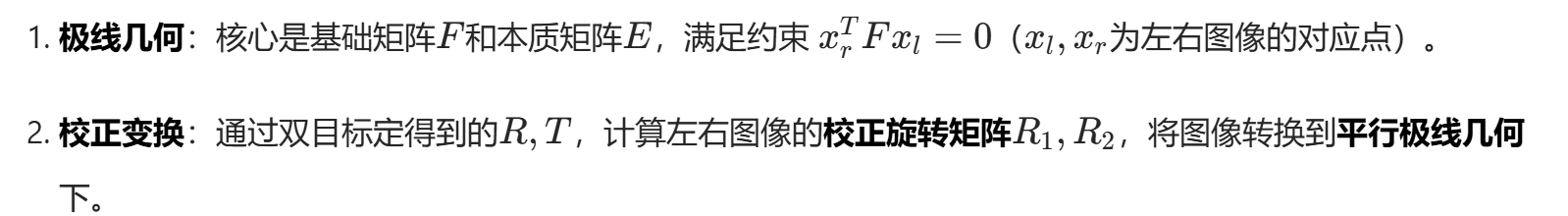

数学原理
- 重投影：利用校正旋转矩阵和内参矩阵，计算图像的映射矩阵（remap），对原始图像进行重采样得到校正后的图像。
核心算法
- Bouguet校正算法（OpenCV默认）：基于最小重投影误差，计算最优的校正旋转矩阵，保证极线严格水平对齐。
- 映射计算：通过
stereoRectify计算校正参数，initUndistortRectifyMap生成映射表，remap执行图像重采样。
代码思路（C++/OpenCV）
// 1. 计算校正参数
Mat R1, R2, P1, P2, Q; // Q为重投影矩阵（用于视差→深度转换）
stereoRectify(K_left, D_left, K_right, D_right, imgSize, R, T, R1, R2, P1, P2, Q,CALIB_ZERO_DISPARITY, -1, imgSize, &roi1, &roi2);
// 2. 生成映射表
Mat map1_left, map2_left, map1_right, map2_right;
initUndistortRectifyMap(K_left, D_left, R1, P1, imgSize, CV_32FC1, map1_left, map2_left);
initUndistortRectifyMap(K_right, D_right, R2, P2, imgSize, CV_32FC1, map1_right, map2_right);
// 3. 执行校正
Mat img_left_rect, img_right_rect;
remap(img_left, img_left_rect, map1_left, map2_left, INTER_LINEAR);
remap(img_right, img_right_rect, map1_right, map2_right, INTER_LINEAR);
步骤3：立体匹配（计算视差图）
通俗解释
视差是同一空间点在左右图像上的投影点横坐标之差，公式为 d = u_l - u_r（u_l,u_r为左右图像的横坐标）。视差与深度成反比，深度越大，视差越小。
立体匹配的核心是：对左图像的每个像素，在右图像的同一行中找到最佳匹配的像素，计算视差，最终生成视差图（每个像素值为视差）。
数学原理
-

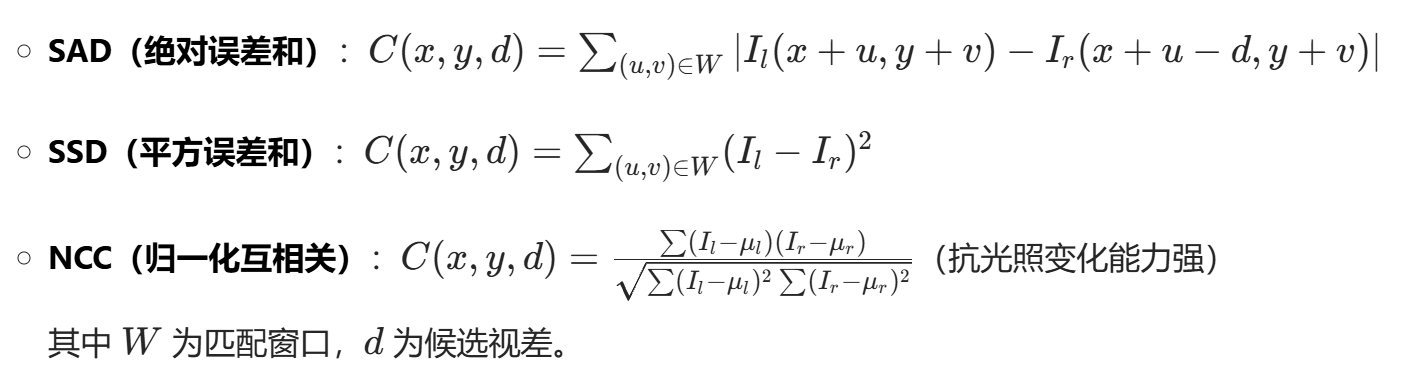

匹配代价计算：衡量左右图像像素块的相似度，常用代价函数：
-
代价聚合：对初始代价进行空间域聚合，抑制噪声（如动态规划、置信传播、半全局匹配SGM）。
-
视差计算：通过赢家通吃（WTA） 策略，选择代价最小的候选视差作为最优视差。
-
视差优化：消除视差图中的噪声、空洞，如左右一致性检查、亚像素插值、中值滤波。
核心算法
| 算法类型 | 代表算法 | 优点 | 缺点 |
|---|---|---|---|
| 局部算法 | SAD/SSD/NCC | 计算速度快、易于并行 | 匹配精度低、对纹理缺失敏感 |
| 全局算法 | 半全局匹配（SGM） | 精度高、鲁棒性强 | 计算复杂度中等 |
| 深度学习算法 | PSMNet/GC-Net | 精度最高、适应复杂场景 | 依赖大量数据、推理速度慢 |
工业级首选：SGM算法——兼顾速度与精度，是OpenCV、PCL等库的默认立体匹配算法。
代码思路（C++/OpenCV SGM）
// 1. 创建SGM立体匹配器
Ptr<StereoSGBM> sgbm = StereoSGBM::create(0, // 最小视差16, // 视差范围（最大视差=最小视差+视差范围）3, // 匹配窗口大小8*3*3, // 代价参数132*3*3,// 代价参数21, // 唯一性检测阈值0, // 纹理阈值0, // 视差连续性阈值true, // 启用亚像素插值StereoSGBM::MODE_SGBM_3WAY // 匹配模式
);
// 2. 计算视差图
Mat disp, disp8;
sgbm->compute(img_left_rect, img_right_rect, disp);
// 3. 视差图优化（转换为8位图像）
disp.convertTo(disp8, CV_8U, 255/(16*16.0)); // 视差值归一化到0-255
// 4. 左右一致性检查+中值滤波
Mat disp_filtered;
medianBlur(disp8, disp_filtered, 3);
步骤4：三角测量（视差→深度→三维点云）
通俗解释
校正后的图像满足平行极线几何，结合相机标定得到的重投影矩阵$Q$，可直接将视差图转换为深度图，再通过三角测量计算每个像素的三维坐标。
数学原理
-

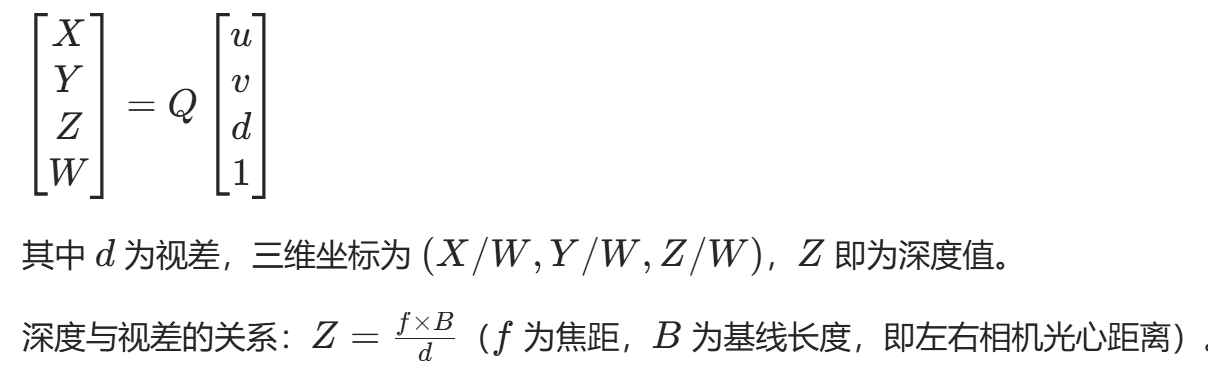

视差→深度转换：由重投影矩阵Q实现，公式为：
-
三角测量：对于左右图像的对应点
，利用相机内外参数，通过最小二乘法求解空间点的三维坐标。
核心算法
- 线性三角测量：利用投影矩阵
，构建线性方程组求解三维点。 - 重投影矩阵法：OpenCV通过
reprojectImageTo3D函数直接将视差图转换为三维点云，无需手动实现三角测量。
代码思路（C++/OpenCV 点云生成）
// 1. 视差图→三维点云（注意：输入视差图为16位有符号数）
Mat xyz;
reprojectImageTo3D(disp, xyz, Q, true); // true表示深度值以米为单位
// 2. 提取有效点云（去除背景和无效点）
vector<Point3f> point_cloud;
vector<Vec3b> colors;
Mat img_left = imread("left.jpg");
for (int y = 0; y < img_left.rows; y++) {for (int x = 0; x < img_left.cols; x++) {Vec3f point = xyz.at<Vec3f>(y, x);float z = point[2];if (z > 0 && z < 10) { // 过滤深度范围0-10米的点point_cloud.push_back(Point3f(point[0], point[1], point[2]));colors.push_back(img_left.at<Vec3b>(y, x)); // 点云染色}}
}
// 3. 保存点云为PLY格式（用于MeshLab可视化）
savePLY("point_cloud.ply", point_cloud, colors);
步骤5：点云后处理（稠密模型生成）
通俗解释
直接生成的点云存在噪声、离群点、空洞，需要后处理以得到高质量的稠密点云，最终可通过泊松重建/Alpha Shapes等算法生成三维网格模型。
核心算法
- 点云滤波：
- 离群点去除：统计滤波（PCL
StatisticalOutlierRemoval）、半径滤波（RadiusOutlierRemoval）。 - 下采样：体素滤波（
VoxelGrid），降低点云密度，加速后续处理。
- 离群点去除：统计滤波（PCL
- 点云配准（多视角融合时需要）：ICP（迭代最近点）算法，将多帧点云对齐到同一坐标系。
- 稠密重建：
- 泊松重建：从点云生成光滑的三维网格模型。
- Alpha Shapes：适用于表面重建，生成更贴近原始点云的模型。
代码思路（C++/PCL 点云后处理）
// 1. 转换为PCL点云格式
pcl::PointCloud<pcl::PointXYZRGB>::Ptr cloud(new pcl::PointCloud<pcl::PointXYZRGB>);
for (int i = 0; i < point_cloud.size(); i++) {pcl::PointXYZRGB p;p.x = point_cloud[i].x;p.y = point_cloud[i].y;p.z = point_cloud[i].z;p.r = colors[i][2]; p.g = colors[i][1]; p.b = colors[i][0];cloud->push_back(p);
}
// 2. 统计滤波去除离群点
pcl::StatisticalOutlierRemoval<pcl::PointXYZRGB> sor;
sor.setInputCloud(cloud);
sor.setMeanK(50); // 邻域点数
sor.setStddevMulThresh(1.0); // 标准差阈值
sor.filter(*cloud_filtered);
// 3. 体素下采样
pcl::VoxelGrid<pcl::PointXYZRGB> vg;
vg.setInputCloud(cloud_filtered);
vg.setLeafSize(0.01f, 0.01f, 0.01f); // 体素大小
vg.filter(*cloud_downsampled);
// 4. 泊松重建生成网格
pcl::Poisson<pcl::PointXYZRGB> poisson;
poisson.setInputCloud(cloud_downsampled);
poisson.setDepth(8); // 重建深度
pcl::PolygonMesh mesh;
poisson.reconstruct(mesh);
三、关键优化技巧（提升重建精度与速度）
- 硬件层面：
- 选择基线长度合适的双目相机：基线越长，视差越大，深度测量精度越高，但有效测量距离越远；反之则相反。
- 启用CUDA加速：立体匹配（SGM）、点云滤波等步骤可通过CUDA并行计算，速度提升10-100倍（如OpenCV的
cuda::StereoSGM）。
- 算法层面：
- 采用亚像素插值：将视差精度从整数提升到0.1-0.5像素，显著提高深度测量精度。
- 加入左右一致性检查：剔除错误匹配的视差点，减少点云噪声。
- 工程层面：
- 对图像进行预处理：如灰度化、直方图均衡化，增强图像纹理，提升匹配鲁棒性。
- 针对低纹理区域：结合深度学习立体匹配算法（如PSMNet），弥补传统算法的不足。
四、常见问题与解决方案
| 问题 | 现象 | 解决方案 |
|---|---|---|
| 视差图空洞 | 视差图存在大量黑色空洞 | 1. 增大匹配窗口；2. 左右一致性检查后填充；3. 中值滤波 |
| 深度值不准确 | 点云拉伸或压缩 | 1. 重新标定相机（提高标定精度）；2. 优化SGM参数；3. 亚像素插值 |
| 点云噪声大 | 点云存在大量离群点 | 1. 统计滤波/半径滤波；2. 提高图像分辨率；3. 增强图像纹理 |
五、总结
双目三维重建的核心是极线几何约束和视差计算，各步骤的优先级为：
相机标定精度 > 图像校正质量 > 立体匹配算法选择 > 点云后处理
对于C++开发者，推荐使用OpenCV+PCL+CUDA的技术栈，兼顾实时性与精度，适用于机器人导航、三维扫描等工业场景。
