光束平差（Bundle Adjustment）算法原理与步骤
光束平差（Bundle Adjustment, BA）是三维重建、相机标定、视觉SLAM等领域的核心优化算法，本质是通过最小化重投影误差，联合优化相机位姿和三维点坐标，从而得到高精度的三维重建结果。
本文将遵循通俗解释→数学原理→算法步骤的递进逻辑，并结合实际应用场景讲解。
一、通俗解释：BA要解决什么问题？
在三维重建中（比如运动恢复结构SfM），我们通常通过以下步骤获取初始数据：
- 特征匹配：在不同图像中找到相同的特征点（比如角点）。
- 三角化：利用相机的初始位姿，通过多视图几何关系计算特征点对应的三维坐标。
但这两步会引入不可避免的误差：
- 相机位姿的初始估计（比如通过本质矩阵分解）存在误差；
- 特征点的提取和匹配存在噪声（比如光照变化、遮挡导致的匹配错误）；
- 三角化得到的三维点坐标会被这些误差放大。
这些误差会导致一个问题：三维点投影回图像时，与实际观测的特征点位置不重合，这个偏差就是重投影误差。
光束平差的核心思想就是：调整相机的位姿和三维点的坐标，让所有三维点的重投影误差之和最小。
- 可以想象成：每个三维点向不同相机“发射光线”（光束），BA的目标是调整这些光束的方向和位置，让所有光束都精准“击中”图像上的观测特征点。
二、数学原理：BA的优化模型

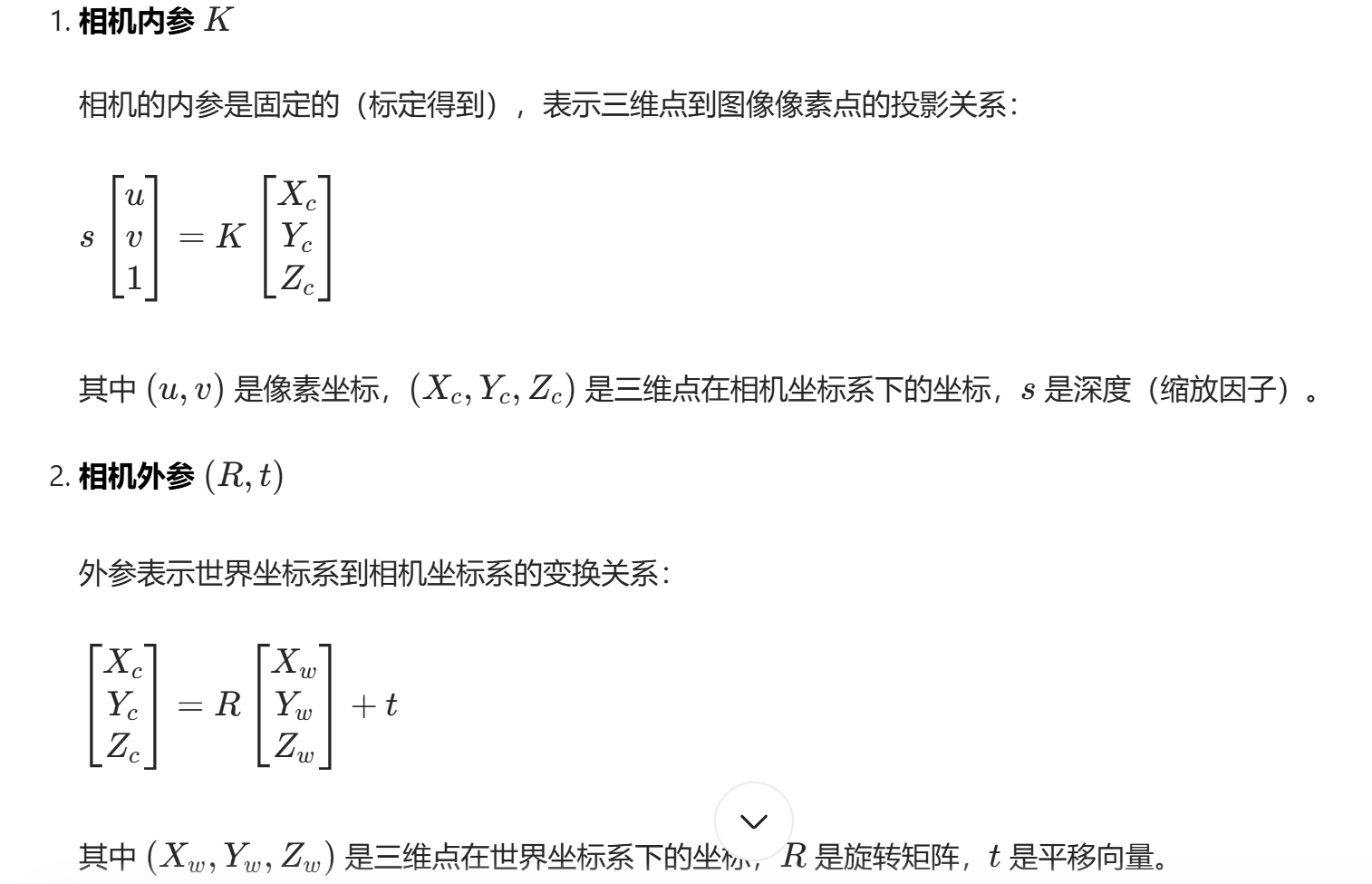

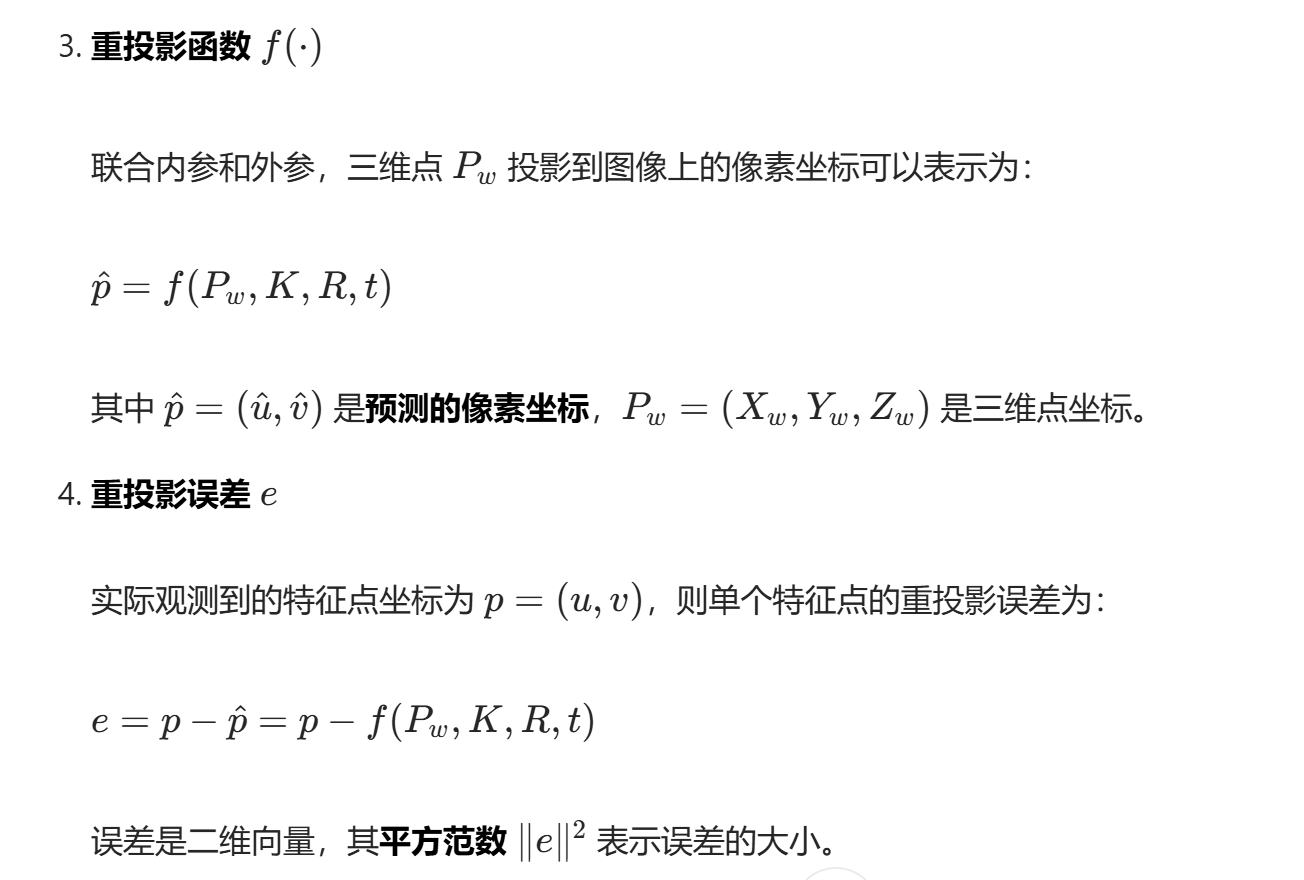

2.1 核心概念定义

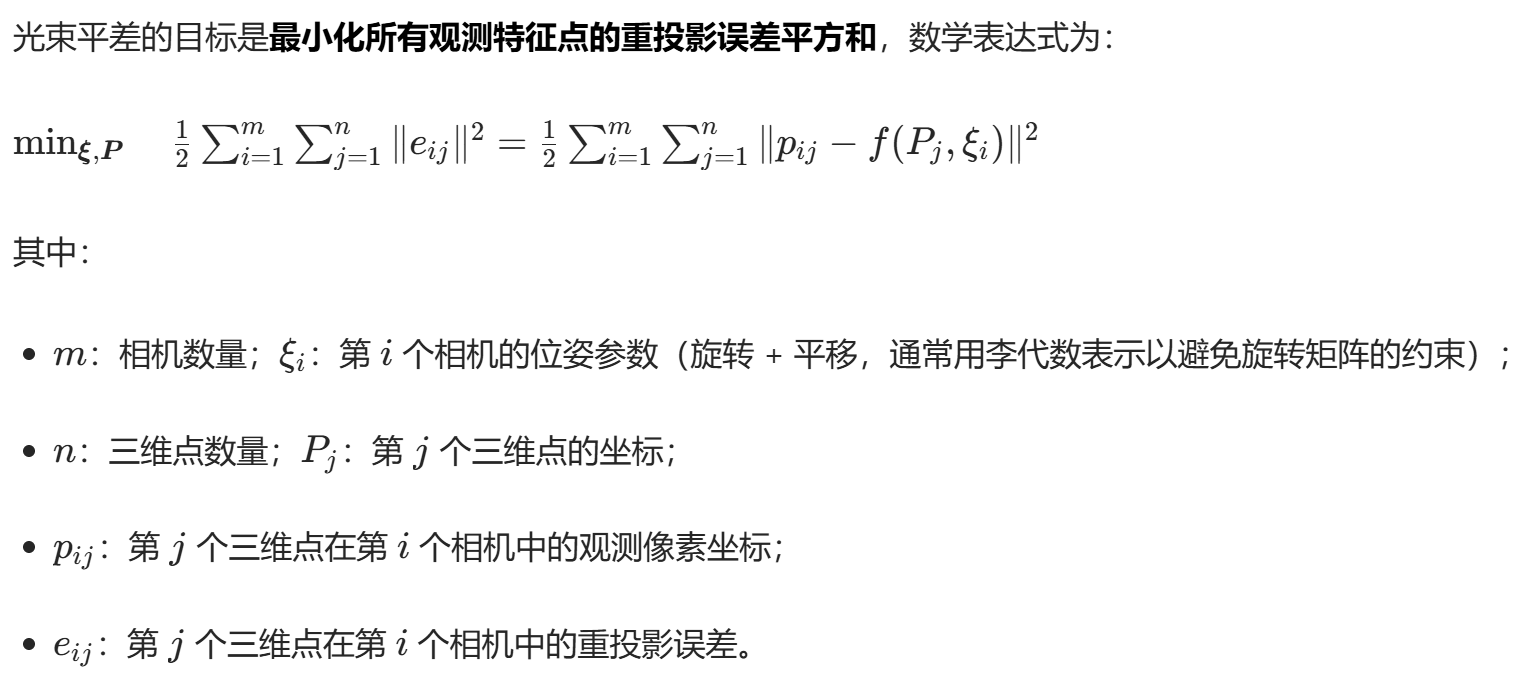

2.2 BA的优化目标
2.3 优化变量与约束
-

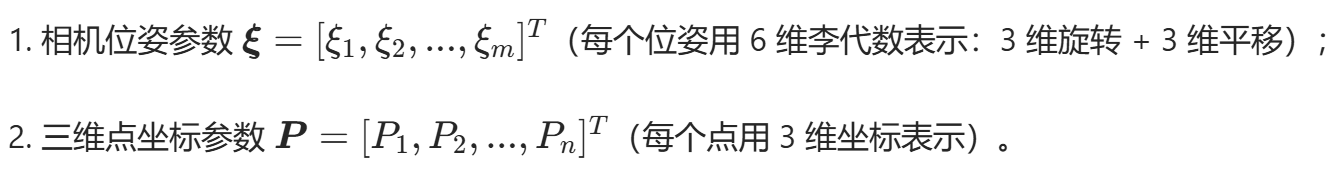

优化变量：分为两类
-
约束：无显式约束，属于无约束优化问题。
三、算法步骤：BA的求解流程
BA的目标函数是非线性最小二乘问题，无法直接求解，通常采用迭代优化的方法，核心是高斯-牛顿法（Gauss-Newton） 或列文伯格-马夸尔特法（Levenberg-Marquardt, LM）。

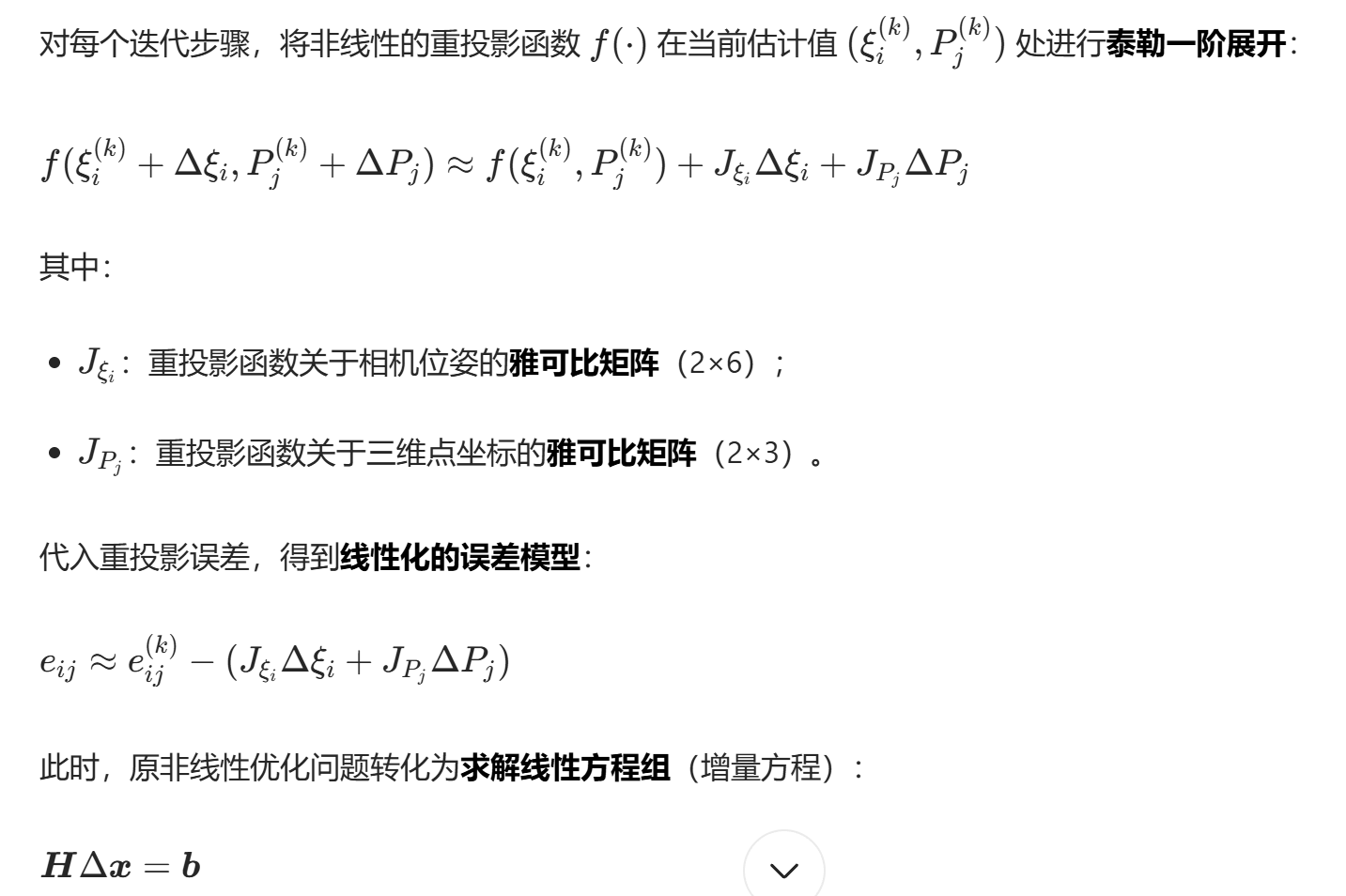

3.1 核心思路：非线性问题线性化

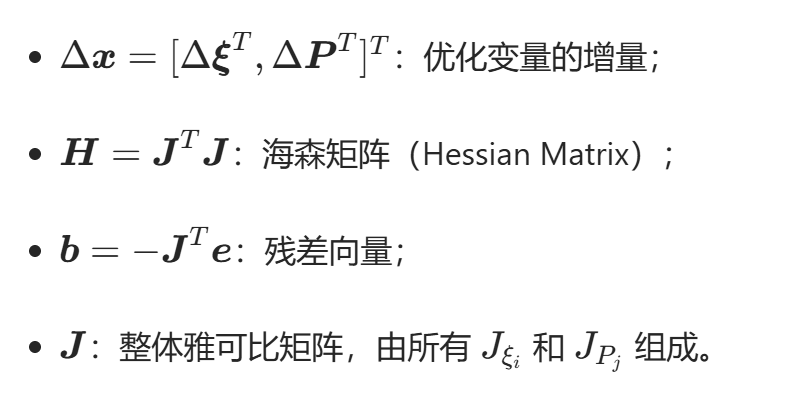

其中：

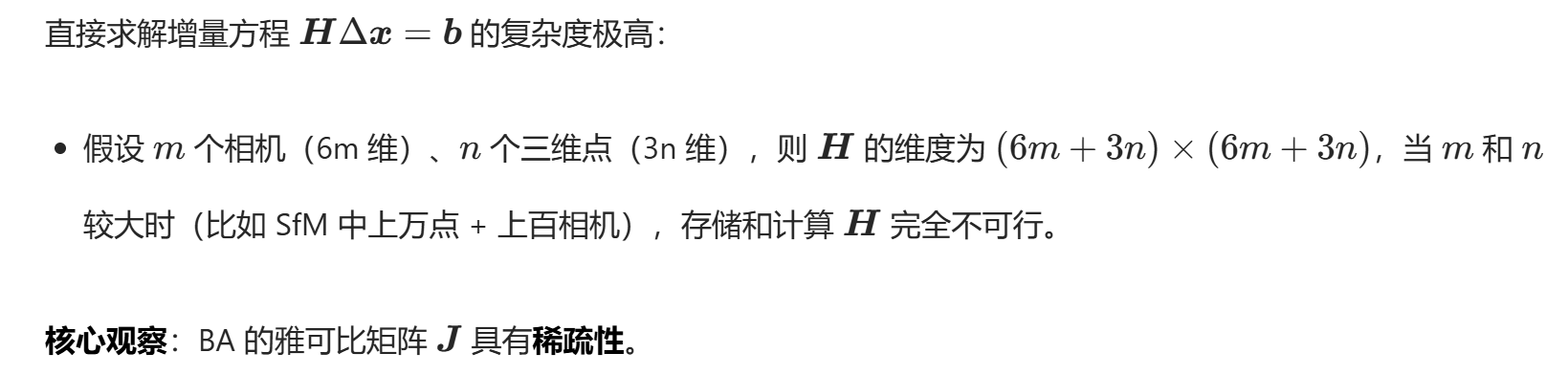

3.2 BA的关键优化：稀疏性利用
-
-

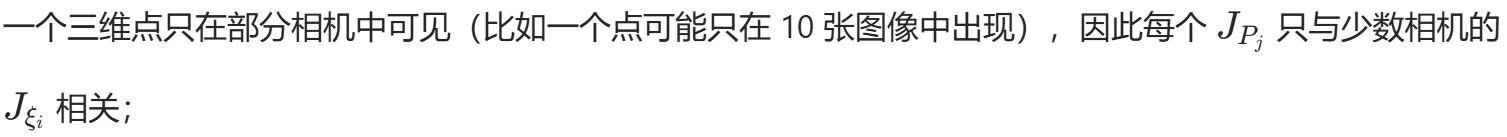

不同三维点之间没有直接关联，不同相机之间也没有直接关联。

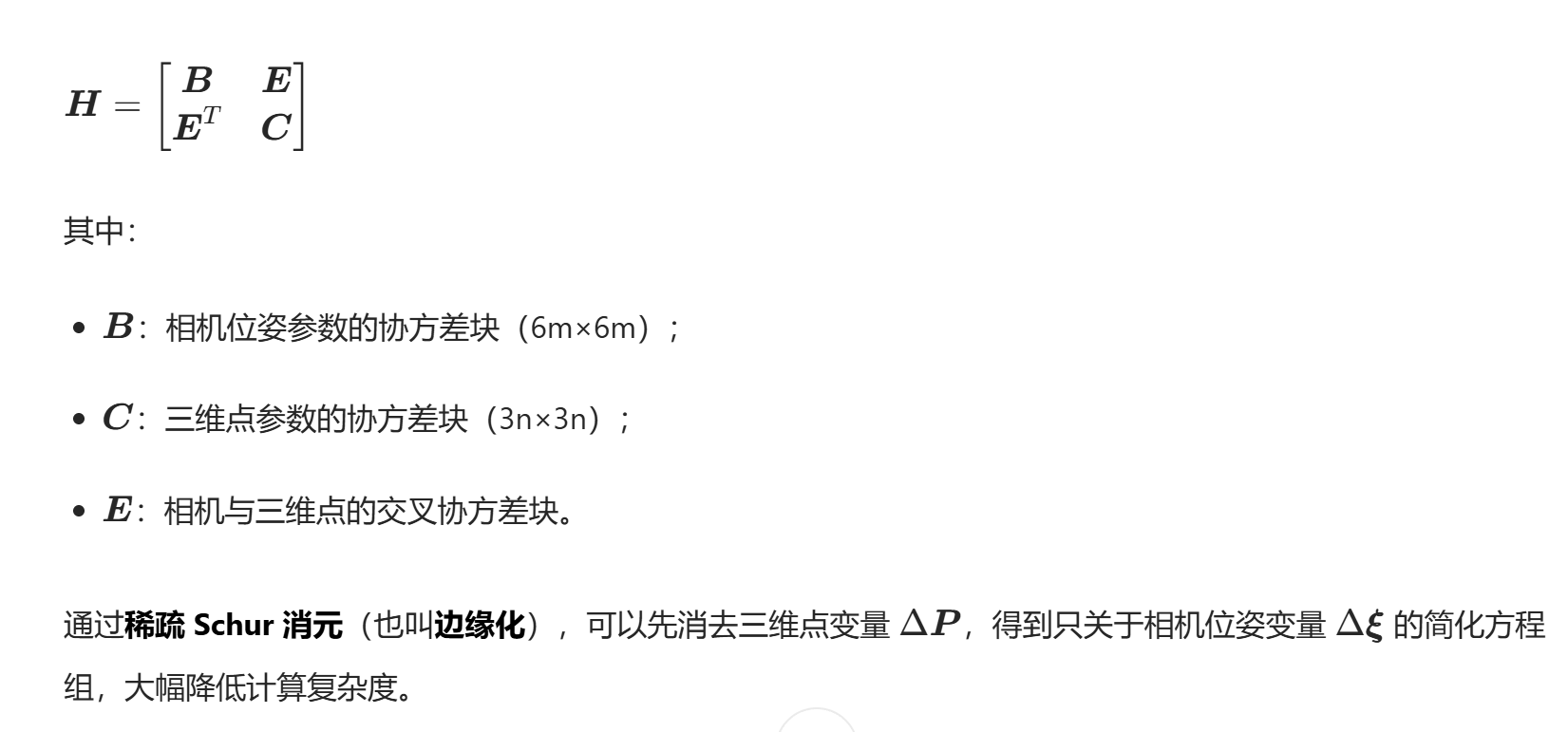

利用稀疏性，可以将海森矩阵 H 分块为：
3.3 完整迭代步骤
-
初始化
- 输入：相机内参 $K$、特征匹配对、相机位姿初始值
（由本质矩阵/基础矩阵分解得到）、三维点初始值
（由三角化得到）。 - 计算初始重投影误差
，判断是否满足收敛条件（如误差小于阈值）。
- 输入：相机内参 $K$、特征匹配对、相机位姿初始值
-

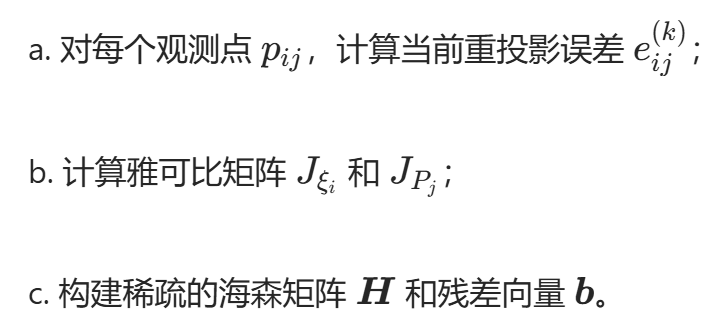

线性化（迭代核心）
-

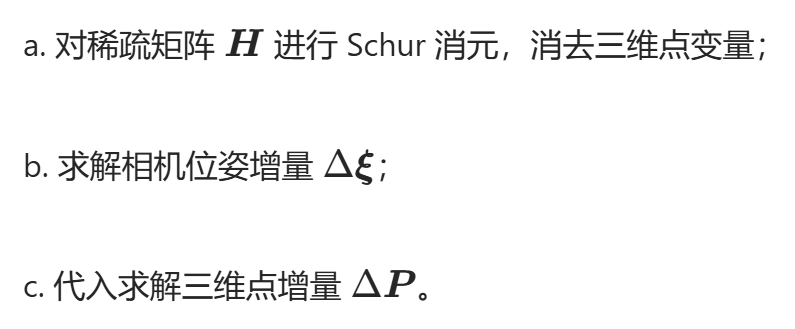

求解增量方程
-

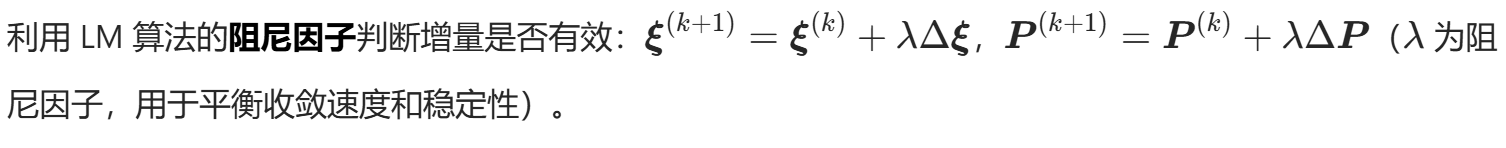

更新参数
-
收敛判断
- 计算更新后的重投影误差总和
：- 若误差小于预设阈值，或迭代次数达到上限，停止迭代；
- 否则返回步骤2，进入下一次迭代。
- 计算更新后的重投影误差总和
四、BA的分类与应用场景
4.1 按优化变量分类
| 类型 | 优化变量 | 适用场景 |
|---|---|---|
| 稀疏BA | 相机位姿 + 三维点 | 运动恢复结构（SfM）、增量式SLAM |
| 稠密BA | 相机位姿 + 稠密三维点云 | 稠密重建（如COLMAP的稠密BA） |
| 单目BA | 单相机位姿 + 三维点 | 单目SLAM（如ORB-SLAM） |
4.2 工程实现关键点
- 雅可比矩阵的高效计算
雅可比矩阵的推导是BA实现的核心，需要结合李代数求导（避免旋转矩阵的正交约束），工程上通常预计算内参相关的导数，减少重复计算。 - 稀疏矩阵库的使用
直接使用稠密矩阵会导致内存爆炸，工程上常用CSparse、Eigen的稀疏模块或Ceres Solver（谷歌开源的非线性最小二乘库）处理稀疏矩阵。 - 鲁棒核函数
特征匹配中存在外点（错误匹配），会导致重投影误差过大，通常使用鲁棒核函数（如Huber核、Cauchy核）降低外点的权重，避免优化结果被外点主导。
五、代码实现思路（C++/Ceres Solver）
工程上很少手写BA的稀疏求解，通常使用Ceres Solver（支持自动求导+稀疏优化），核心步骤如下：
- 定义重投影误差代价函数
struct ReprojectionError {ReprojectionError(double observed_x, double observed_y, const Eigen::Matrix3d& K): observed_x(observed_x), observed_y(observed_y), K(K) {}template <typename T>bool operator()(const T* const camera, const T* const point, T* residuals) const {// camera: 6维李代数（旋转3维+平移3维）// point: 3维世界坐标T p_cam[3];// 世界坐标→相机坐标ceres::AngleAxisRotatePoint(camera, point, p_cam);p_cam[0] += camera[3]; p_cam[1] += camera[4]; p_cam[2] += camera[5];// 相机坐标→像素坐标T x = p_cam[0] / p_cam[2];T y = p_cam[1] / p_cam[2];T u = K(0,0)*x + K(0,2);T v = K(1,1)*y + K(1,2);// 重投影误差residuals[0] = u - T(observed_x);residuals[1] = v - T(observed_y);return true;}double observed_x, observed_y;Eigen::Matrix3d K; }; - 构建优化问题并设置稀疏求解器
ceres::Problem problem; for (int i = 0; i < num_observations; ++i) {problem.AddResidualBlock(new ceres::AutoDiffCostFunction<ReprojectionError, 2, 6, 3>(new ReprojectionError(obs_x[i], obs_y[i], K)),new ceres::HuberLoss(1.0), // 鲁棒核函数camera_params + 6*camera_id[i], // 相机位姿参数point_params + 3*point_id[i] // 三维点参数); } // 配置稀疏求解器（使用Schur消元） ceres::Solver::Options options; options.linear_solver_type = ceres::SPARSE_SCHUR; options.minimizer_progress_to_stdout = true; ceres::Solver::Summary summary; ceres::Solve(options, &problem, &summary);
六、总结
- 核心目标：最小化重投影误差，联合优化相机位姿和三维点坐标。
- 数学本质：非线性最小二乘问题，通过迭代线性化（高斯-牛顿/LM）求解。
- 工程关键：利用稀疏性降低计算复杂度，使用鲁棒核函数处理外点，借助Ceres等库快速实现。
光束平差是三维重建的“灵魂算法”，其精度直接决定了重建结果的好坏，掌握BA的原理和实现是深入计算机视觉三维方向的必备基础。
