⚙️自动驾驶 SoC 的王者博弈

——深度拆解 NVIDIA DRIVE 架构、算力、带宽、可靠性与落地门槛

自动驾驶拼的不是单一算力，而是端到端的指挥系统能力。
大脑，但神经系统、学习能力和免疫机制缺一不可。就是芯片

---

01 认知升级：自动驾驶 SoC 不是 CPU + GPU 那么简单

自动驾驶芯片至少要同时承担 5 大任务：

模块	核心目标	延迟要求	关键挑战
感知 AI Pipeline	看清世界并实时理解	< 10ms	多模态同步与算力调度
定位 & 融合	精确定位到厘米级	< 20ms	大规模状态估计与滤波
预测	预测周围物体运动	< 50ms	行为预测数据量爆炸
规划控制	给出安全路径	< 100ms	功能安全 + 冗余
高带宽传感器接口	喂饱算法	实时不丢帧	IO拓扑与数据一致性

一句话：
从光子到刹车，中间的链路不能断。

---

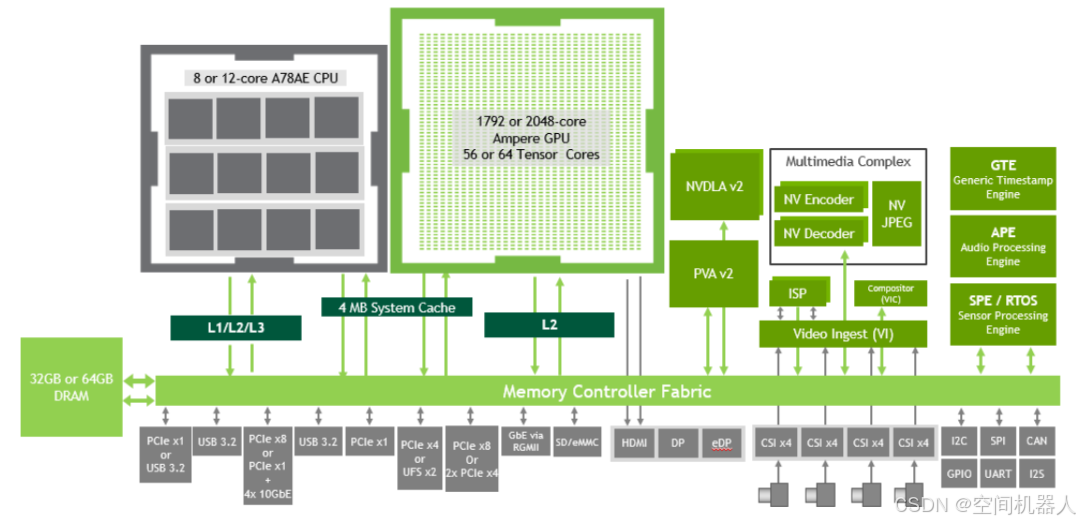

02 NVIDIA 架构的底层秘密

硬件模块分工明确：

硬件单元	Orin（量产主力）	Thor（下一代旗舰）
GPU 架构	Ampere	Blackwell
GPU Tensor Core	AI矩阵加速	大幅增强
DLA	2个 AI 专用引擎	Next-Gen DLA，更强推理能效
CPU	ARM v8 Hercules 12核	64-bit 高性能自主定制核
Memory	LPDDR5 204GB/s	LPDDR5X 更高带宽
IO	PCIe4 / GMSL / CAN-FD / 1000Base-T1	PCIe5 / C2C 芯片互联

有效算力更依赖 DLA + GPU 的协同运行
不是堆 TOPS 而是堆可用负载率！

---

️03 数据带宽：智驾数据根本不是“视频”，是“洪水”

以 1 台 L4 自动驾驶车为例
实际部署量

传感器	数量	每路吞吐	总吞吐
8MP摄像头，RAW12, 60fps	12	约 8.6 Gbps	103 Gbps
128线激光雷达	1	120MB/s	1Gbps
毫米波雷达	5	300Mbps	1.5Gbps
超声波等辅助	附加	-	~0.5Gbps

所以必然就是多路 GMSL2/3 + PCIe + 以太网混合架构

⚠️倘若芯片 I/O 拥塞
算力再高也等于“深度学习放假”

---

04 副驾不是备胎：冗余架构是真命题

为什么高阶智驾一定要双SoC？

功能性	单芯片	双芯片
AI Pipeline 完整闭环	✔️	✔️✔️（并行备援）
功能安全	满足 ASIL-B/C	拥护 ASIL-D
总线冗余	低	高（双CAN、双以太）
核心失效保护	降级难	平滑接管

没有冗余，就不叫 Robotaxi

---

05 软件栈：英伟达的天花板拉得太高

软件能力	意义	英伟达优势
CUDA、CUDNN、TensorRT	模型训练与部署闭环统一	✔市场最成熟
DriveWorks 中间件	多传感器融合 API	✔降低车企成本
仿真平台（Omniverse）	虚拟仿真代替实车测试	✔行业 No.1
OTA + 数据闭环	在线迭代能力	✔自动驾驶灵魂

工程师用了就回不去
这不是“芯片战”，是“生态锁定战”

---

️06 散热、成本、能效比：英伟达最大弱点

指标	Drive Orin	Drive Thor
功耗	60~75W	100W+
散热方式	热管/主动风冷	液冷可能性高
BOM成本	高	更高

热失控 = 算力降频= 自动驾驶掉链子
这在车规是不可接受

---

07 自动驾驶芯片评价的真正指标

工程师不是看PPT，是看可交付能力

指标	权重	说明
有效算力	★★★★★	算力能不能全部利用？
软件栈成熟度	★★★★★	少踩坑就是快量产
功耗&能效比	★★★★☆	热没搞定，一切白搭
IO拓扑适配性	★★★★☆	大带宽接入
特性安全等级	★★★★★	ASIL-D 是及格线
成本与供货稳定性	★★★☆☆	规模化落地关键

结论一句话：
NVIDIA = 工艺天花板，但规模化量产具有挑战。

---

结语：赛道才刚开始

未来五年是真正的系统能力战争
芯片、算法、数据闭环、验证工具链、成本
缺一不可。

英伟达已经在终局等着
但真正决战的，是：

谁能在 100万+辆量产车中闭环全球道路数据
谁才能赢得自动驾驶最后的王冠

---
