One-KVM 部署（S905l3a 盒子）

一、前言

因为经常需要远程访问家里的无头主机，而由于博主的财力所限，家中主机的 CPU 至今还是 AMD 的上古 APU: e350. 归功于其 40nm 制程、2C2T、1.6Ghz 带来的孱弱的性能，主机多跑点服务就能当场死机给你看（拥有千兆网卡却因处理器性能限制只能跑到 160M）。

远程主机死机了怎么办？只能打电话喊爸妈手动重启 TAT. 而 one-kvm 这一项目恰好解决了博主当前的痛点。

One-KVM 是什么？

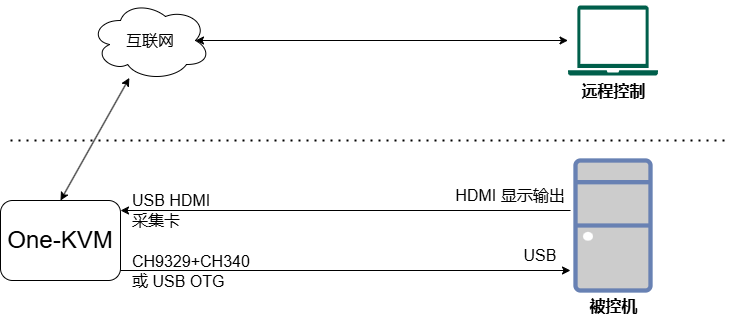

One-KVM(官方文档) 是基于廉价计算机硬件和 PiKVM 软件二次开发的 BIOS 级远程控制项目。可以实现远程管理服务器或工作站，无需在被控机安装软件调整设置，实现无侵入式控制。

one-kvm 支持多种平台：

• 架构：x86_64、ARMv7、ARM64
• 平台：Docker
• 硬件：USB UVC 采集卡、CH9329+CH340 或 OTG 端口

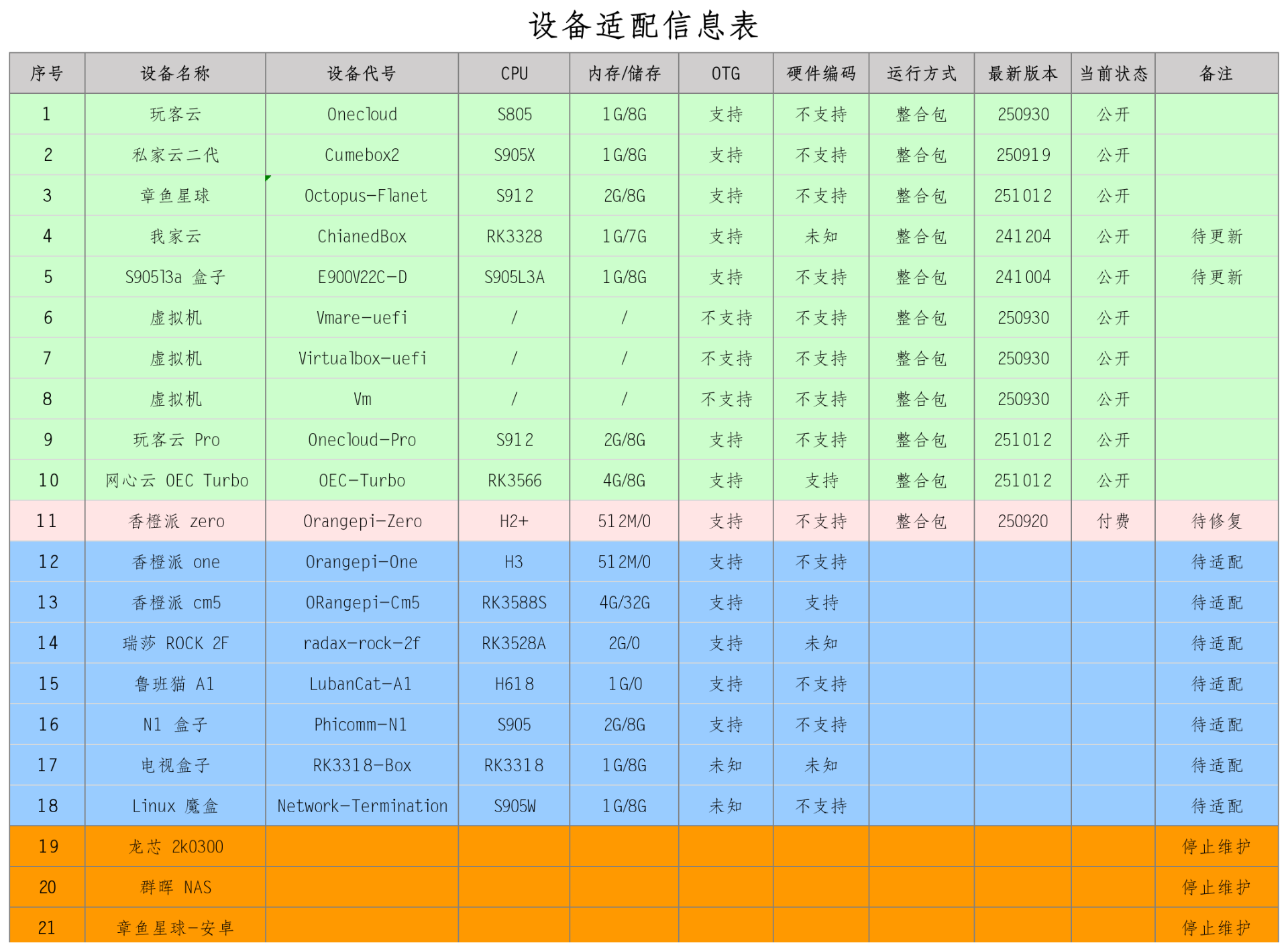

其具体硬件适配情况如下所示：

二、准备

• 运行 One-KVM 的硬件设备：一个已经刷好安卓固件的 E900v22d 魔百盒电视盒子（便于进行外置 u 盘启动以及获取 adb 权限，具体刷机教程不在本文中展开）

• 操作系统：Windows11（用于使用 Rufus）

• USB 启动盘刷写工具：Rufus（使用 balena etcher 制作启动盘时会遇到镜像压缩损坏的报错，可能是因为 be 的新版本 bug 所导致），下载 Rufus

• 下载 One-KVM 固件整合包：下载 E900v22c_241004 固件（本文所使用的硬件为搭载晶晨 S905l3a 芯片的 E900v22d 的魔百盒，故选取 E900v22c 固件，两者的区别在于 c 有 WIFI、蓝牙而 d 没有）

  请按照自身的硬件型号选取对应的固件版本，官方提供的下载仓库地址如下：one-kvm 固件下载

• 一个闲置 U 盘：用于制作启动盘

• HDMI USB 采集卡：用于获取被控机视频信号（采集卡型号选购请参考 官方文档 中关于 USB 采集卡硬件兼容性的介绍，本文所采用的采集卡方案为 MS2109，用作 1080p 的被控机画面绰绰有余）

• USB 公对公数据线：用于连接盒子和被控机，可用来模拟鼠标和键盘

三、S905l3a 盒子刷入 One-KVM

1、使用 Rufus 将整合包写入 U 盘

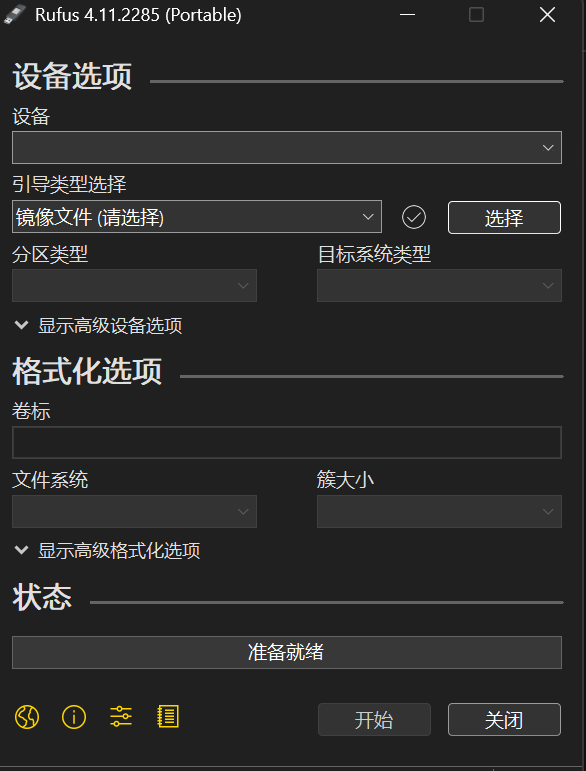

在 Windows11 下打开 rufus 刷写工具，分别选择刷入设备和镜像文件，点击开始等待刷入即可。

完成刷入后拔出 u 盘备用。

2、修改 armbian 的设备树

One-KVM 在 S905l3a 盒子上的部署本质上还是运行在 armbian 上的，所以需要先在盒子上启动刷入整合包的 u 盘中的 armbian 系统。

而搭载 S905l3a 的盒子其硬件配置各不相同，所以 One-KVM 的 armbian 整合包在启动前需要先修改设备树为对应型号盒子的硬件配置。

其中，设备树（Device Tree）是描述硬件配置的数据结构，通过 .dts(源文件) 和 .dtb (二进制文件) 格式，告诉Linux内核如何与硬件交互。

而 DTB (Device Tree Blob) 文件包含完整的硬件描述，内核根据这些信息加载对应的驱动程序。

将刚刚的 u 盘再次插入到 Windows11 设备，此时在文件管理界面能够看到一个名为 BOOT 的磁盘分区。进入该分区，找到名为 dtb 的目录，进入后再打开其中的 armlogic 目录，就能看到众多型号的 .dtb 文件。

本文使用的盒子型号为 E900v22d 则找到名称中含有 s905l3a-e900v22c.dtb 的文件，在 241004 固件版本下该文件完整名称应为：meson-g12a-s905l3a-e900v22c.dtb. 其余型号的盒子则选择对应的 .dtb 文件，操作相同。

以下是支持的设备列表及其对应的 DTB 文件名：

ID	SOC	MODEL	DTB 文件
301	s905x2	X96-Max-4GB, Tx5-Max	meson-g12a-x96-max.dtb
302	s905x2	X96-Max-2GB, A95X-F2	meson-g12a-x96-max-rmii.dtb
303	s905x2	MECOOL-KM3-4G	meson-g12a-sei510.dtb
304	s905l3a	E900V22C-D, CM311-1a-CH, IP112H	meson-g12a-s905l3a-e900v22c.dtb
305	s905l3a	CM311-1a-YST	meson-g12a-s905l3a-cm311.dtb
306	s905l3a	M401A, UNT403A, B863AV3.2-M	meson-g12a-s905l3a-m401a.dtb
0	Other	自定义	输入自定义 DTB 文件名

复制该文件的完整名称，回到 BOOT 分区下的根目录，找到该目录下的 uEnv.txt 文件，修改其中 FDT=/dtb/amlogic/meson-g12a-s905l3a-e900v22c.dtb 的值为 FDT=/dtb/amlogic/刚刚复制下来的具体设备对应dtb文件名. 然后保存即可。

其实如果使用的是同本文一样的 E900v22d 或是 E900v22c 盒子这里其实不用修改，因为这个整合包中 uEnv.txt 默认的 FDT 值就是 FDT=/dtb/amlogic/meson-g12a-s905l3a-e900v22c.dtb .

3、在 S905l3a 盒子上运行 u 盘中的 armbian 系统

当完成使用 rufus 将整合包正确刷入 u 盘的操作后，理论上在盒子处于关机状态下确保将 u 盘连接盒子的 usb 接口，连接 hdmi 至显示设备，连接盒子网线，那么只要通电开机就能通过 u 盘启动 armbian. 此时，显示设备应显示输出 armbian 开机系统初始化的日志，表明 armbian 正在启动。

当开机还是进入到盒子刷入的安卓固件，不要慌张，拔下 u 盘然后安装一个用于启动外置 u 盘内系统的引导 apk.

接下来先准备好 u 盘，在安卓系统中进入引导软件，此时输出画面变为黑屏，抓住黑屏间隙，插入 u 盘，输出画面应显示为 armbian 系统初始化的日志。

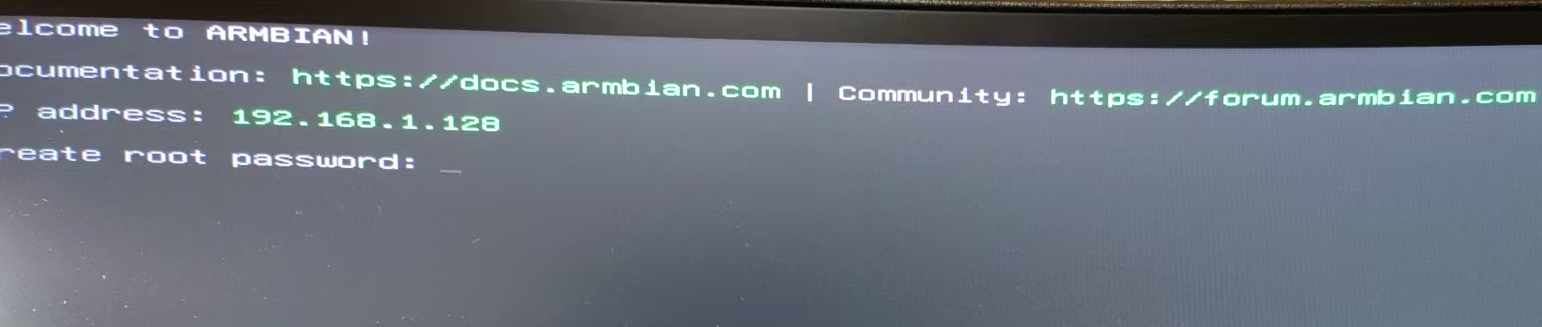

armbian 成功启动后会显示一个 ip 地址，记录下此时输出的 ip 地址：

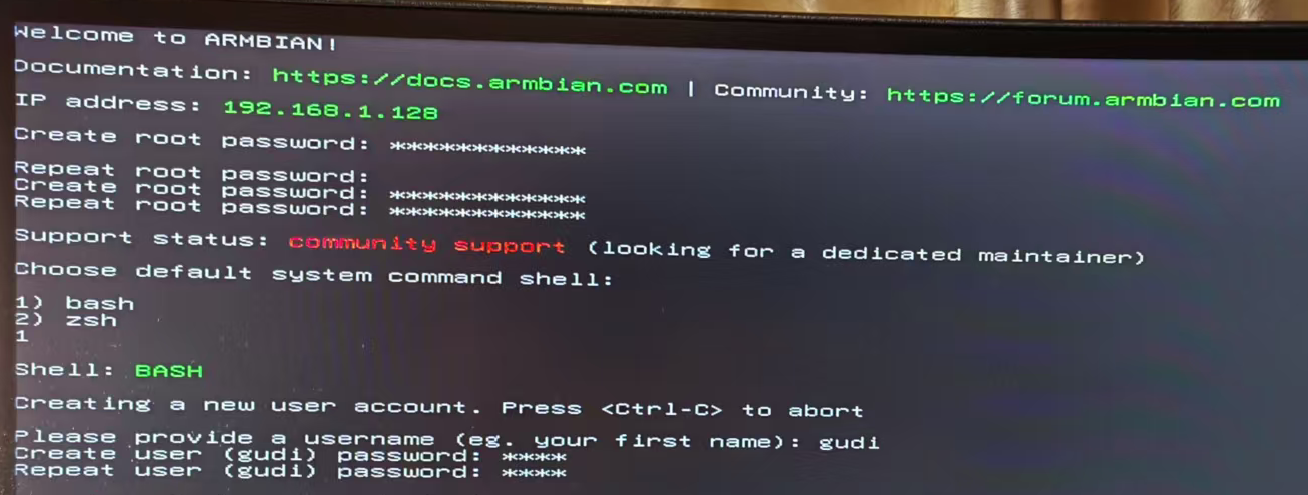

在该界面下，连接键盘，根据提示输入期望创建的 root 密码、选择 shell 终端以及创建一个新用户。

4、将 armbian 刷入盒子的 eMMC 闪存

先前都是通过外置 u 盘启动 armbian 系统，这样会占据一个 usb 口，使盒子本就捉襟见肘的 usb 口数量雪上加霜，无法满足后续使用一根 usb 公对公数据线连接盒子与被控机以及一个 usb hdmi采集卡采集被控机视频信号进行远控需求。所以需要将 u 盘中的 armbian 系统写入到盒子内置的 eMMC 闪存中去，实现 armbian 系统的持久化部署。

部署有两种方式：

1. 通过 amrbian 物理机直接部署
2. 通过 one-kvm 网页终端进行部署

(1)、通过 armbian 物理机部署

a、正常安装

在刚刚修改过 root 密码的物理机 hdmi 输出页面下，使用修改后的 root 密码登入 root 用户，输入以下命令进行 armbian 写入：

armbian-install

此时会输出支持的设备编号、列表及其对应的 dtb 文件名称，并提示你输入设备型号的对应编号：

--------------------------------------------------------------------------------------
ID    SOC        MODEL                               DTB
--------------------------------------------------------------------------------------
301   s905x2     X96-Max-4GB,Tx5-Max                 meson-g12a-x96-max.dtb
302   s905x2     X96-Max-2GB,A95X-F2                 meson-g12a-x96-max-rmii.dtb
303   s905x2     MECOOL-KM3-4G                       meson-g12a-sei510.dtb
304   s905l3a    E900V22C-D,CM311-1a-CH,IP112H       meson-g12a-s905l3a-e900v22c.dtb
305   s905l3a    CM311-1a-YST                        meson-g12a-s905l3a-cm311.dtb
306   s905l3a    M401A,UNT403A,B863AV3.2-M           meson-g12a-s905l3a-m401a.dtb
0     Other      Customize                           Enter-custom-dtb-name
--------------------------------------------------------------------------------------

本文使用的 E900v22d 盒子对应编号为 304，输入后回车即可。

接下来会提示你选择文件系统：

------------------------------------------------
ID    TYPE
------------------------------------------------
1     ext4
2     btrfs
------------------------------------------------

作为远控设备，求稳是第一要义，选择编号为 1 的 ext4 文件系统即可，或者根据自身需求选择 btrfs 以便创建系统还原点。

输入选择的文件系统对应编号，回车，开始写入。

b、eMMC 写入错误解决

当遇到以下报错提示无法正常写入 eMMC 闪存：

[ INFO ] Start create MBR and partittion.
Error: Input/output error during write on /dev/mmcblk2
Error: /dev/mmcblk2: unrecognised disk label
Error: /dev/mmcblk2: unrecognised disk label
[ ERROR ] Failed to partition internal eMMC using [ parted ].

这个错误信息表明在使用 armbian-install 安装 One-KVM 时，脚本尝试对设备 /dev/mmcblk2（板载 eMMC 存储）进行分区操作失败了。

经过排查发现，这是由于 meson-g12a-s905l3a-e900v22c.dtb 这一设备树的 eMMC 控制器的默认工作频率设置过高，导致设备无法稳定地进行写入操作。

在 Amlogic S905l3a 这类芯片中，eMMC控制器的频率设置由设备树（Device Tree）中的 max-frequency 参数控制。这个参数决定了 eMMC 控制器与 eMMC 存储芯片之间的通信速度。但 E900v22d 设备的 eMMC 控制器对频率非常敏感，高频率设置会导致信号完整性问题、时序错误和 I/O 错误。

为解决以上问题，需要对 meson-g12a-s905l3a-e900v22c.dtb 这一设备树进行反编译为 .dts 源码，修改其中的 max-frequency 参数。

1. 安装依赖（在 root 用户下）

   apt-get update
   apt-get install -y device-tree-compiler


2. 进行反编译（将 meson-g12a-s905l3a-e900v22c.dtb 反编译为 meson-g12a-s905l3a-e900v22c.dts）

   cd /boot/dtb/amlogic
   dtc -I dtb -O dts -o meson-g12a-s905l3a-e900v22c.dts meson-g12a-s905l3a-e900v22c.dtb


3. 编辑 meson-g12a-s905l3a-e900v22c.dts

   nano meson-g12a-s905l3a-e900v22c.dts

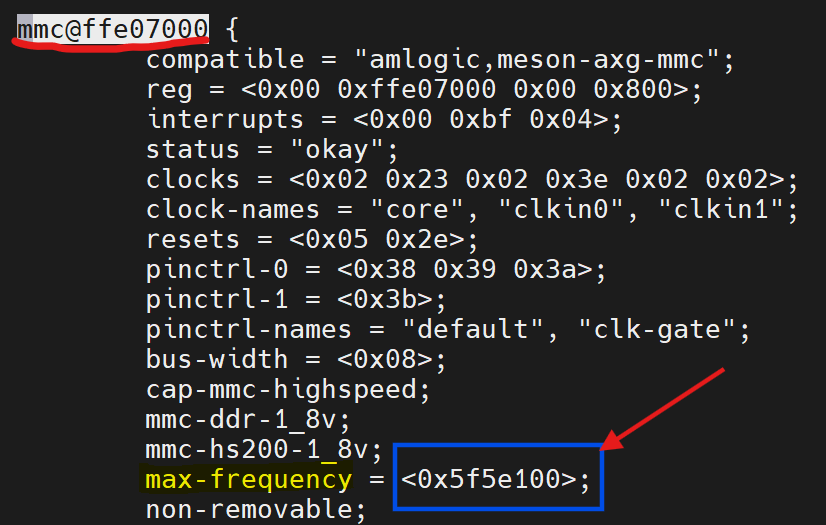

   Ctrl+F 使用搜索，搜索 mmc@ffe07000, 修改其中的 max-frequency 默认值为 <0x5f5e100>, 如下图所示：



   Ctrl+O 写入文件，Ctrl+X 退出。

4. 编译 dtb(使用修改后的 .dts 文件编译新的 .dtb 文件)

   dtc -I dts -O dtb -o meson-g12a-s905l3a-e900v22c.dtb meson-g12a-s905l3a-e900v22c.dts
   # 返回根目录
   cd


5. 重新安装写入 eMMC

   armbian-install


   重复正常安装操作即可，此时应能正常写入。

这个方法通过降低 eMMC 控制器的工作频率，使 eMMC 控制器能够在 E900v22d 设备上稳定工作，消除了I/O错误。

当出现 [Success] Installation successful 的信息时，根据提示将 armbian 关机：

poweroff

当 armbian 彻底关闭后，拔出 u 盘，开关电源，发现 armbian 已从 eMMC 正常启动。

(2)、通过 One-KVM 网页终端进行部署

访问第一次成功启动 one-kvm 记下的 ip 地址，登录用户。系统默认用户为：

用户：admin
密码：admin

登录成功后进入 one-kvm 网页，点击 Terminal 选项，即可看到终端画面。

使用命令登入 root 用户：

su root

根据提示输入 root 用户密码完成登录。

接下来的部署操作同上一节 “(1)、通过 armbian 物理机部署”.

5、修改 One-KVM 网页端登录的账户信息

在终端中通过 root 用户使用以下命令添加网页端登录的账户，如使用 gudi 作为用户名：

kvmd-htpasswd set gudi

根据提示输入密码完成用户创建。

可以使用以下命令删除用户，如删除默认的 admin 用户：

kvmd-htpasswd del admin

通过以下命令列出所有用户：

kvmd-htpasswd list

最后，重启服务使修改立即生效：

systemctl restart kvmd kvmd-nginx

接下来便可以通过新添加的用户名和密码登录 one-kvm 的网页端。

四、S905l3a 盒子接线部署

在完成了上一章的 one-kvm 的安装后，便可以将部署了 one-kvm 的 S905l3a 盒子与被控机相连了。被控机的 hdmi 视频输出连接至 usb hdmi 采集卡，采集卡连接至盒子的 usb 接口；usb 公对公数据线分别连接被控机的 usb 接口和 S905l3a 盒子的 usb 接口。访问 one-kvm 的网页端，选择 KVM 选项就可以看到被控机的视频画面了。

五、通过 KVM 切换器实现一控多

若想通过一台 one-kvm 设备同时管理两台 PC，则可以通过 KVM 切换器来实现。

根据 one-kvm 的 官方文档 说明，KVM 一控多有热键切换和 GPIO 控制两种方式。本文采用 热键切换 这一方式。

1、准备

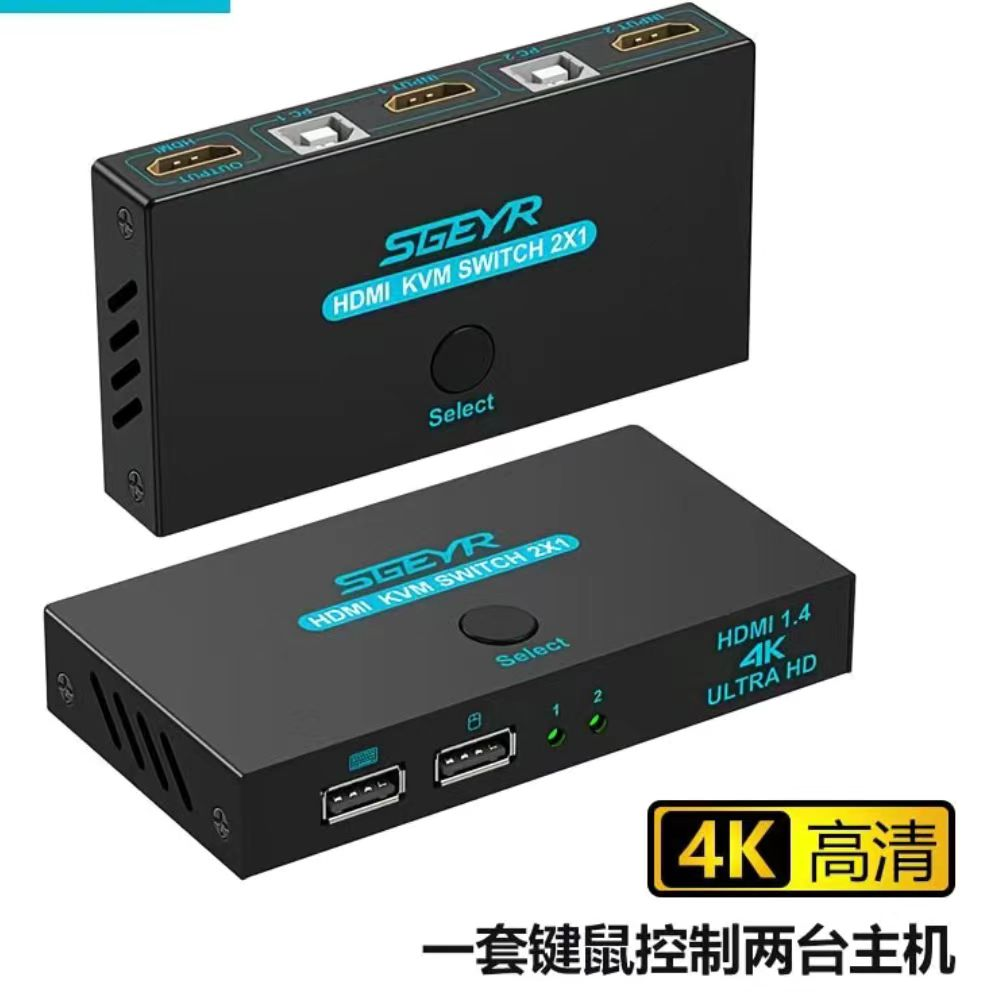

在硬件上，需要使用支持热键控制的KVM切换器，本文选用了 SGEYR 的热键切换 KVM：

2、硬件连接

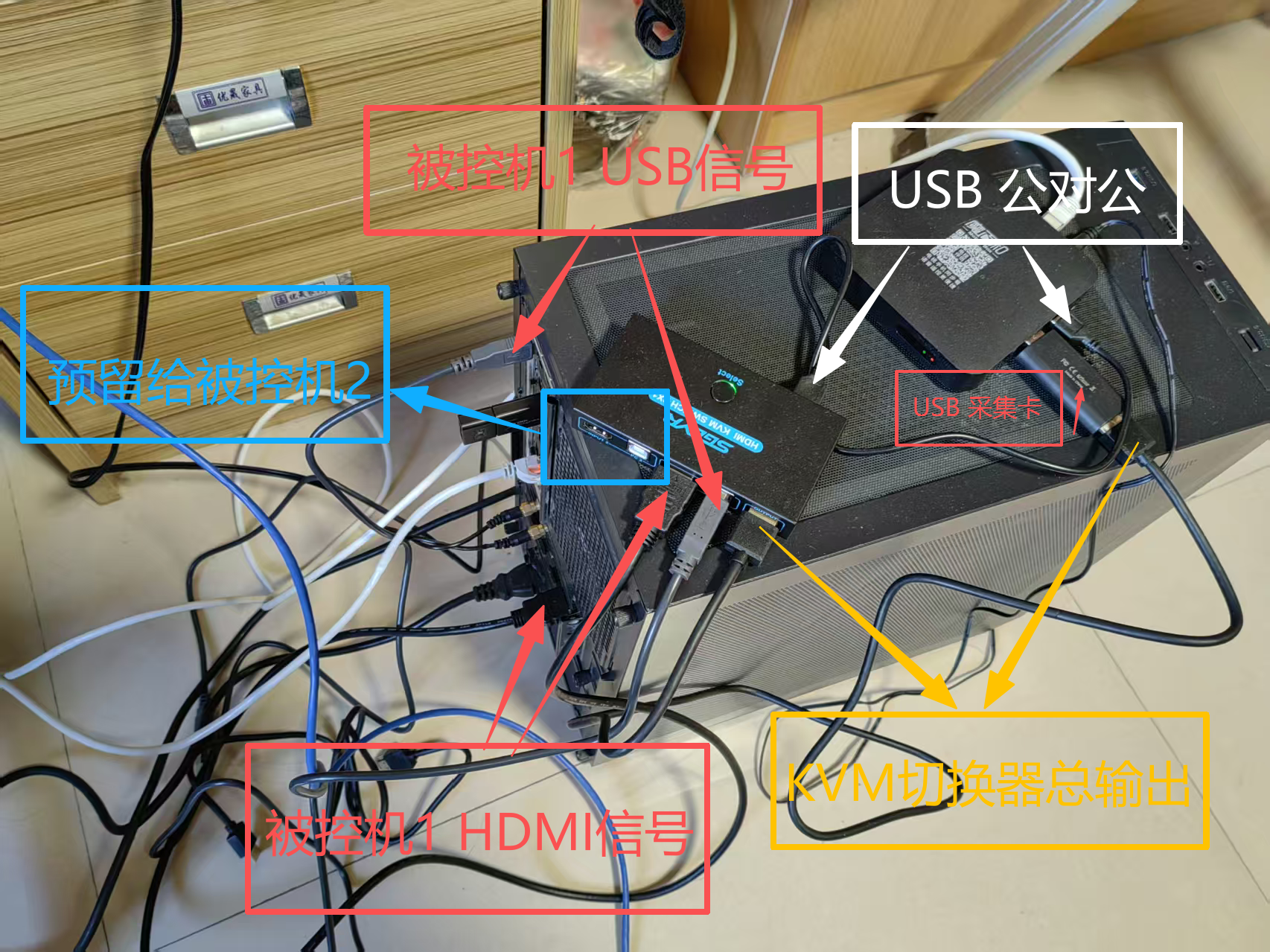

如下所示：

可以在网页通过热键（虚拟键盘快捷键）进行视频画面和 USB 控制切换，实现一控多。如该款 KVM 切换器可以使用以下快捷键实现切换：

六、总结与后续

至此，本文关于 one-kvm 部署已经全部结束，目的是向各位分享本人部署 one-kvm 这一项目的心得体验。也由衷感谢开发 one-kvm 的大佬们，使我们能接触到一个如此好玩的项目。

one-kvm 在实现本文所提及功能的基础上，还有多种玩法，比如网络唤醒 WOL、USB 继电器实现 ATX 电源控制、添加 SSL 证书等等，这些功能在 官方文档 中都有涉及，可以尽情折腾！
