软件版本：ANSYS 2023 R1
电感线圈尺寸信息(本笔记是记录本人在学习一个视频教程的记录，为了跟原视频一致，也利于对照，参数未作更改，所以请忽略这里的参数在实际应用中的合理性)：
形状：圆形空芯
载体：PCB
层数：1
匝数：8
铜厚：0.5mm
线宽：2mm
线距：1mm
线圈内径：20mm

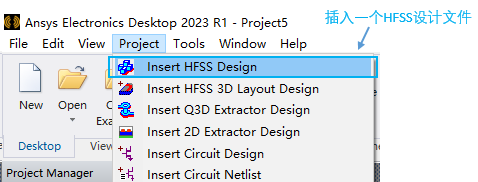

1. 插入一个HFSS设计文件

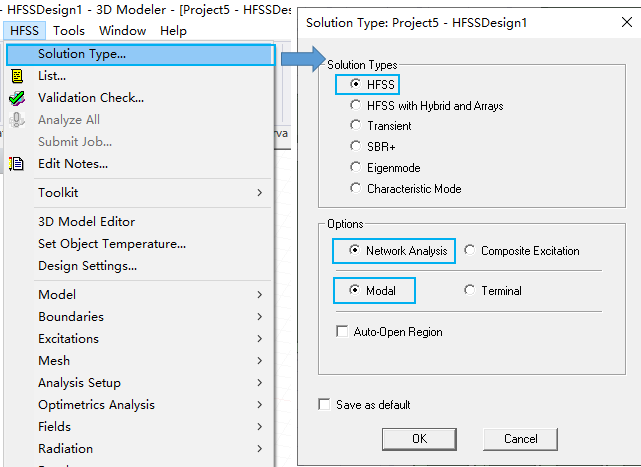

2. 设置求解类型

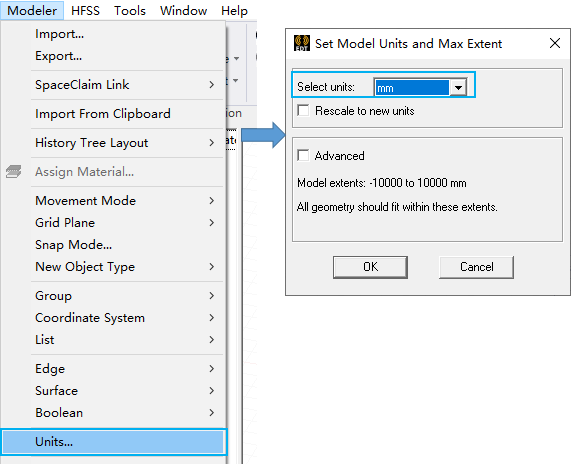

3. 设置建模单位

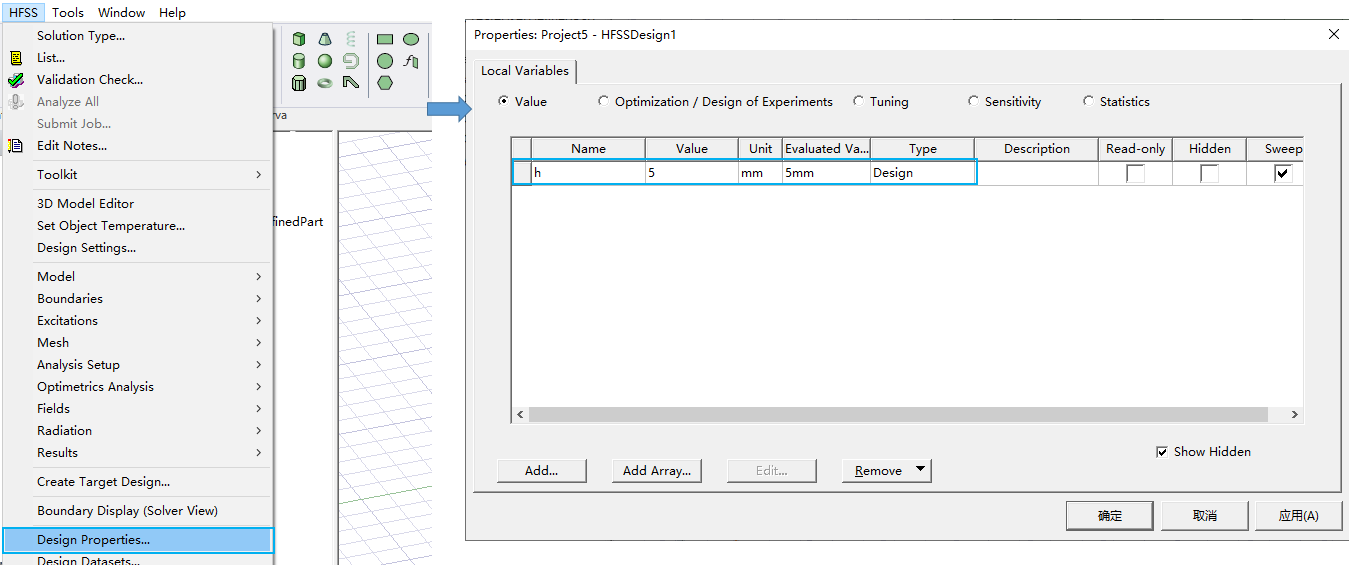

4. 建立工程变量(仿真时，会有额外的铜线将线圈头尾连接在一起，此铜线会穿过线圈的上方，为了避免影响线圈本身的仿真，所以需要一定的高度，此变量就是此目的，但并不是一定要建立这个变量)
5. 线圈建模
6. 连接线圈的头尾

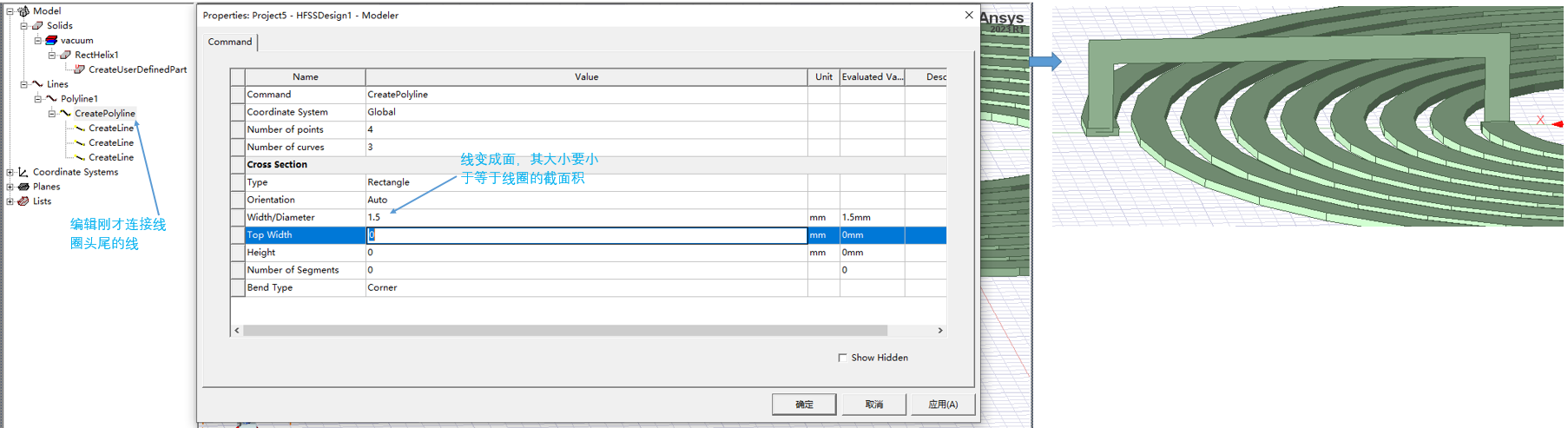

7. 将6的线，变成面，其大小要小于等于线圈的截面积

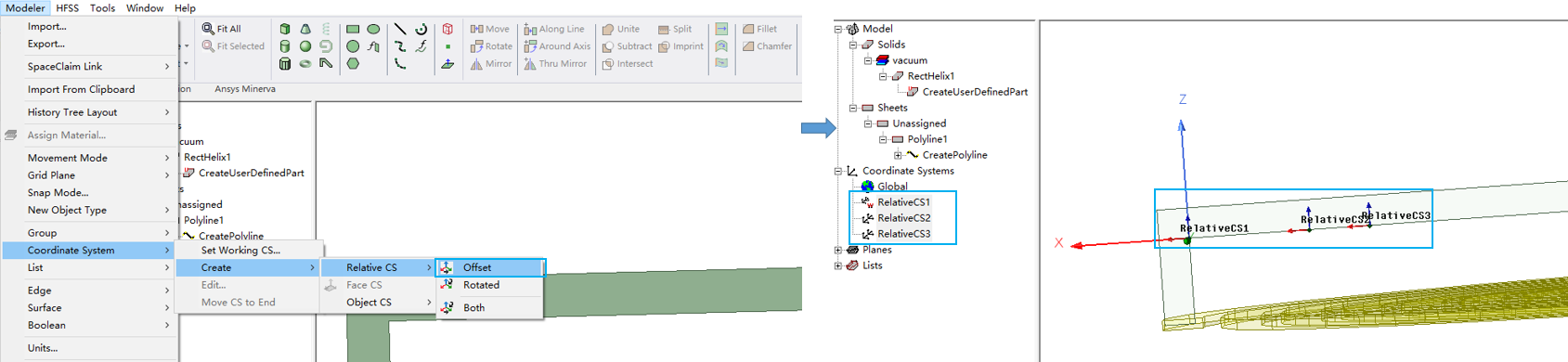

8. 建立相对坐标系，用于分割出激励源

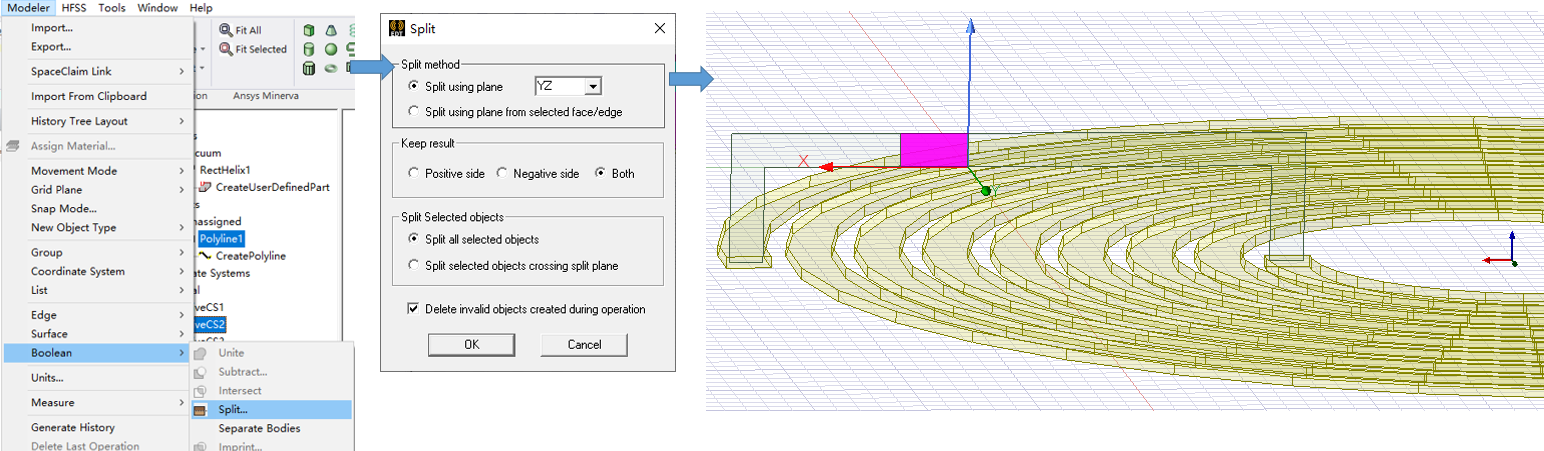

9. 分割对应的面段

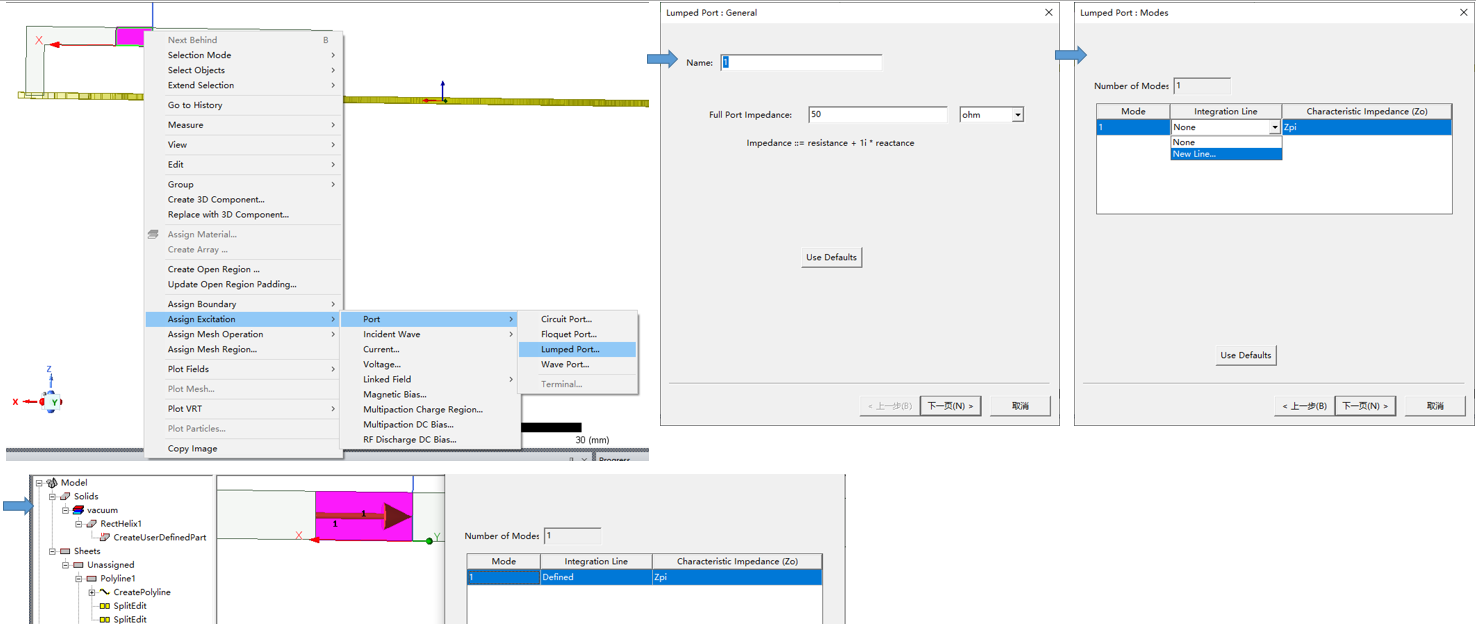

10. 设置激励

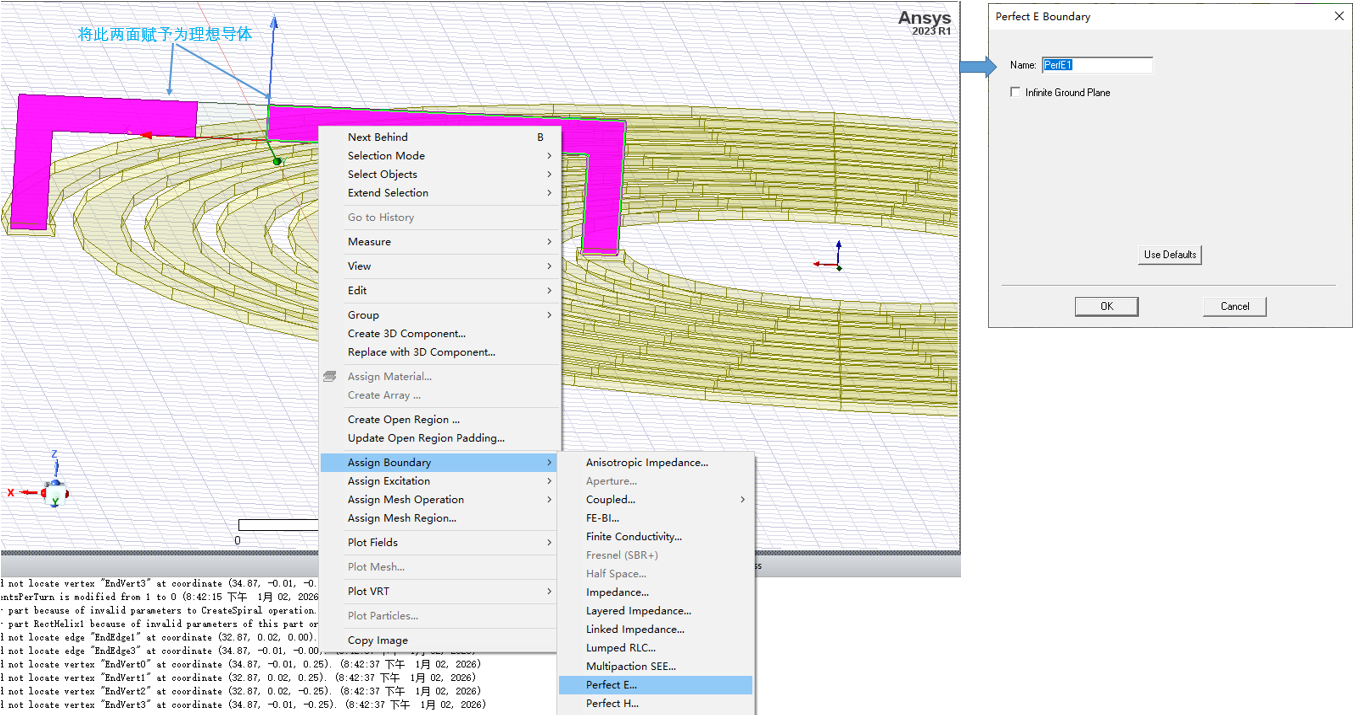

11. 将用于线圈首尾连接的面，赋予为理想导体
12. 将线圈赋予为铜

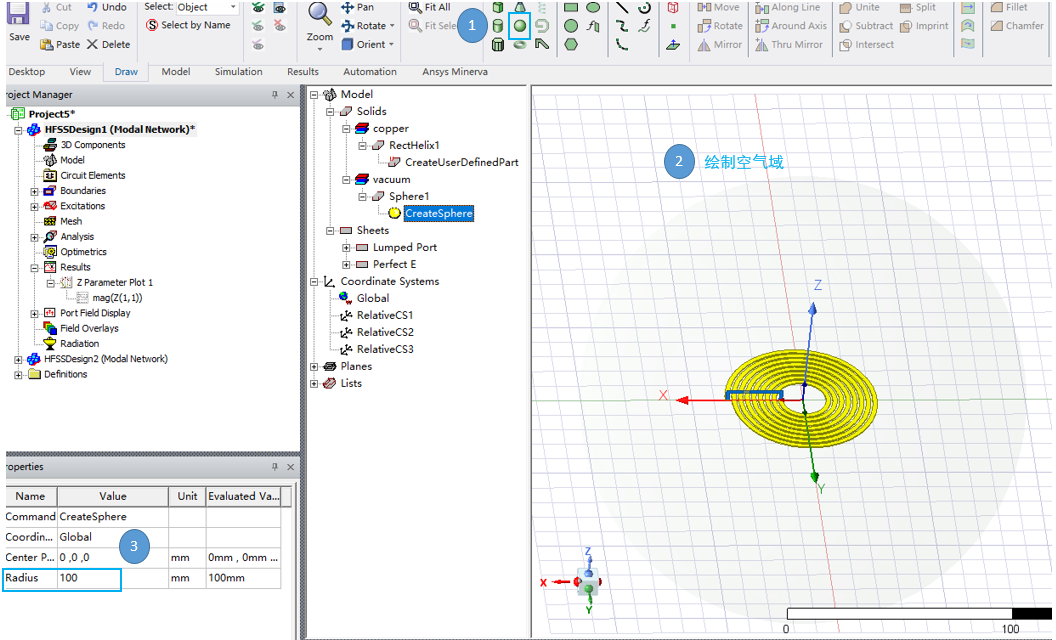

13. 设置空气域
14. 设置求解器

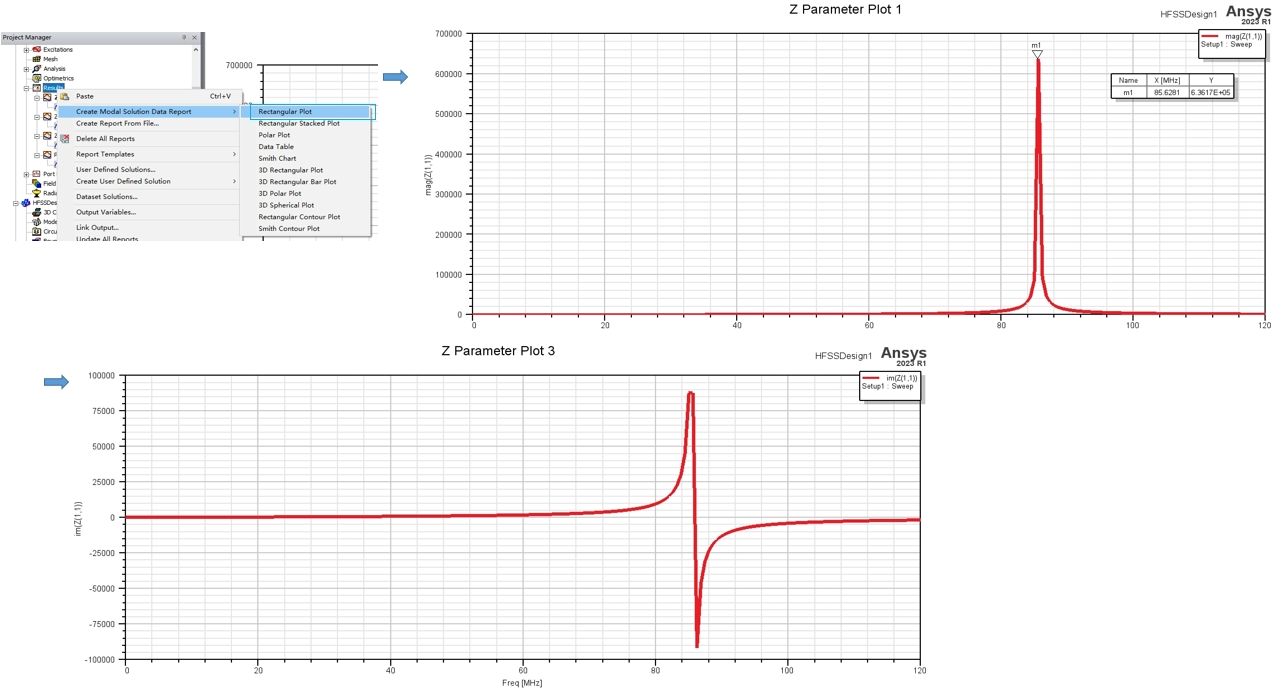

15. 查看结果，如谐振频率、电抗的实部、虚部、电感量

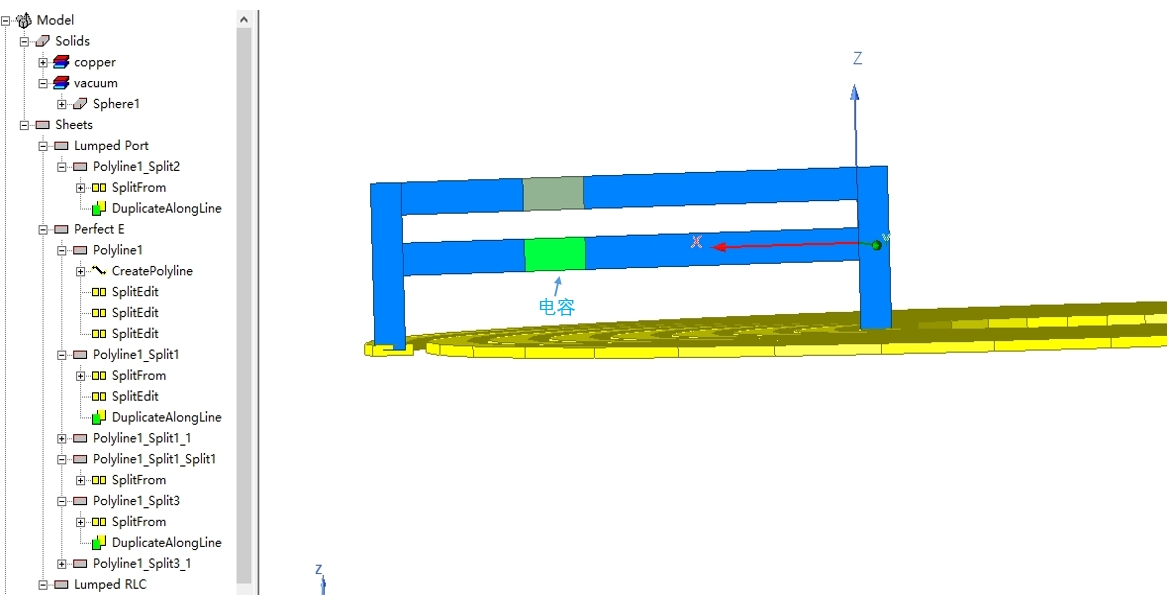

16. 并联或者串联电容模型，只需在之前的基础上，增加即可，如下
工程文件(软件版本：ANSYS 2023 R1)
链接: https://pan.baidu.com/s/1uqcdCyLsyNJHKIJVDpXXdg?pwd=wr1n
提取码: wr1n
