数据中心 FPGA 中多数配置了 PCIe IP 用于与主机进行数据传输，还可以利用 PCIe 链路用于 FPGA 配置。本博客将介绍在 Xilinx FPGA 上使用 PCIe 进行 DFX 配置的流程。
UltraScale 器件引入了 Media Configuration Access Port (MCAP)，它是从器件上的某一特定 PCIe 块到配置引擎的专用连接，能够提供一种有效的机制用于交付部分比特流。将 PCIe 块连接到配置引擎时无需显式布线，这样即可节省大量资源。
1. PCIe 配置子系统设计
PCIe 属于即插即用协议，即上电时， PCIe 主机将枚举系统。在此流程中，主机将从每个器件读取请求的地址大小，然后向器件分配基址。因此，当主机查询 PCIe 接口时，这些接口必须处于就绪状态，否则不会为其分配基址。PCI Express 规范声明，当系统电源正常的 100 ms 后，PERST# 必须断言无效，并且在 PERST# 断言无效后的 20 ms 内 PCIe 端口必须准备好进行链路训练。这通常被称为 100 ms 启动时间要求。
因此，Xilinx 使用基于串联配置（Tandem Configuration）的 2 阶段比特流交付方法，以满足 PCIe 规范中所述的配置时间需求。串联配置支持以下几种模式：
- Tandem PROM：从 PROM 中加载两个阶段的比特流。
- Tandem PCIe：从 PROM 中加载第一阶段比特流，然后通过 PCIe 链路将第二阶段比特流交付至 MCAP。
- Tandem PCIe with Field Updates：在完成 Tandem PROM/PCIe 初始配置后，在 PCIe 链路保持有效时更新整个用户设计。更新区域（布局规划）和设计结构均已预定义，并且已提供 Tcl 脚本。
- DFX over PCIe：用于为 DFX 启用 MCAP 链路，而无需启用串联配置。
这里我们选择 DFX over PCIe 模式，具体流程如下所示。

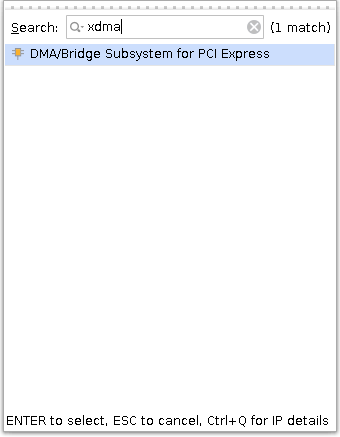

首先，在 Vivado 中创建一个 Block Design，并添加所需的 IP。通过 IP Catalog 搜索 XDMA，并选择如图所示的 XDMA IP 核。

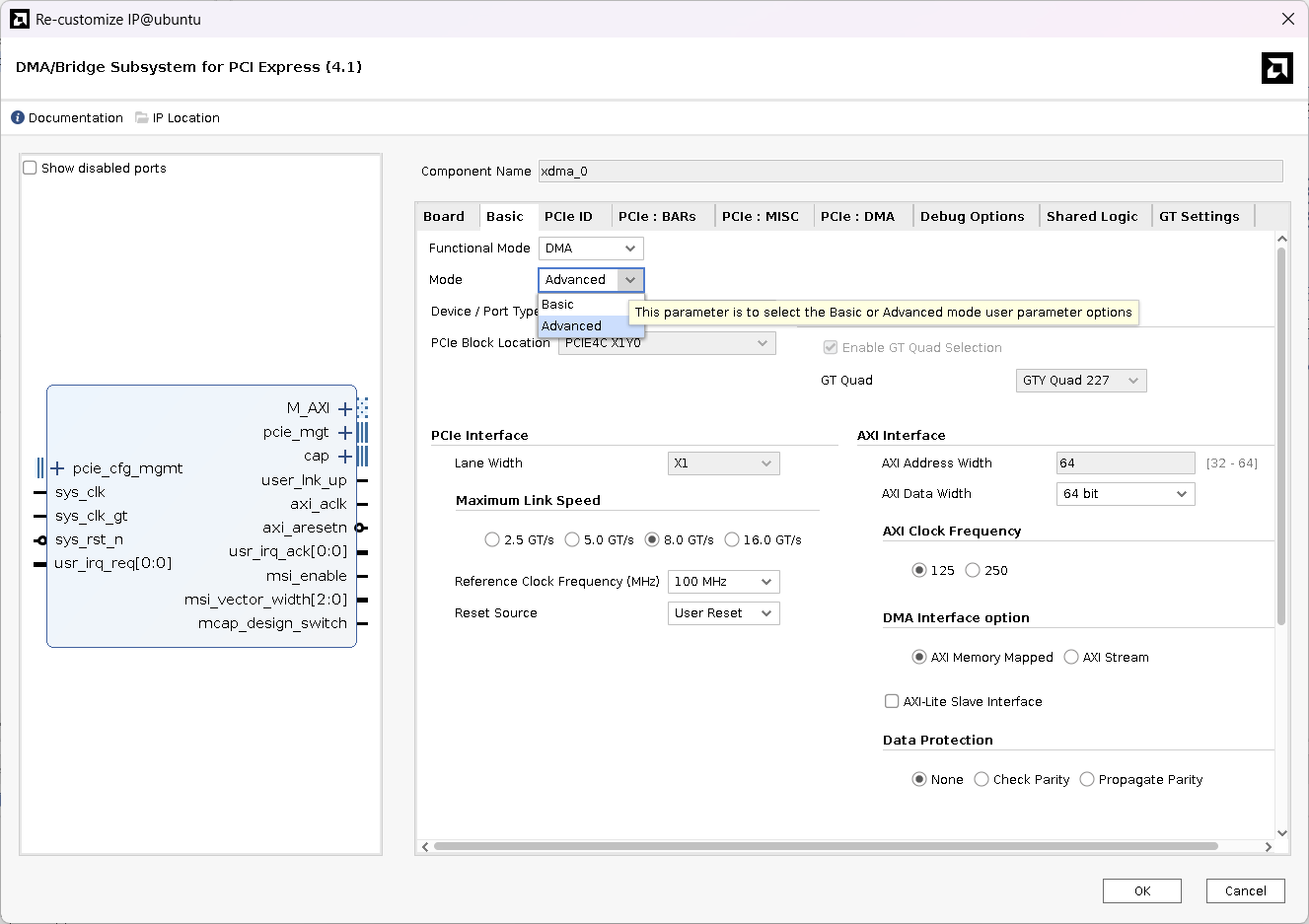

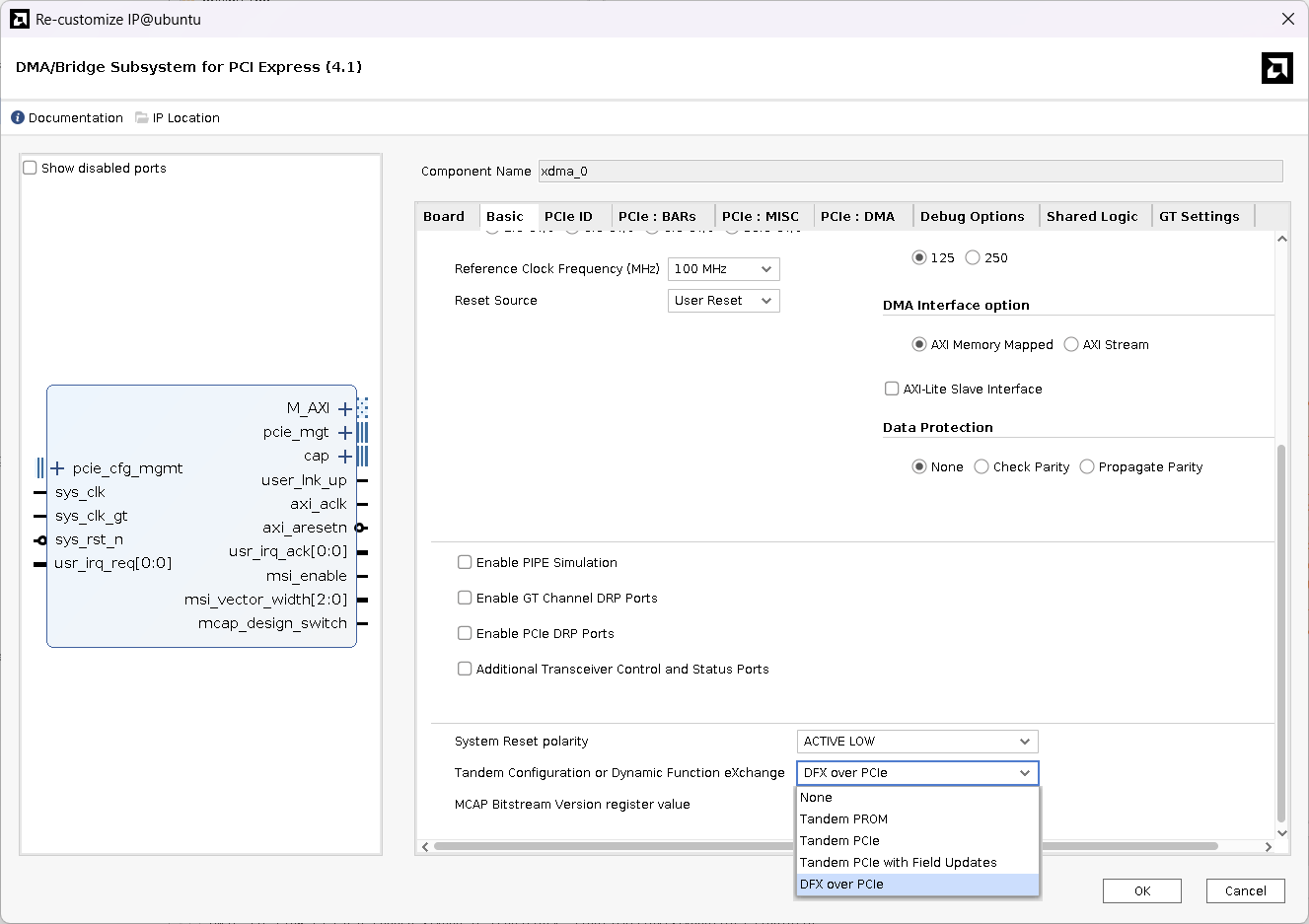

随后，双击 XDMA IP 进入配置界面，将 Mode 设置为 Advanced，并将串联配置设置为 DFX over PCIe，配置过程如下图所示。

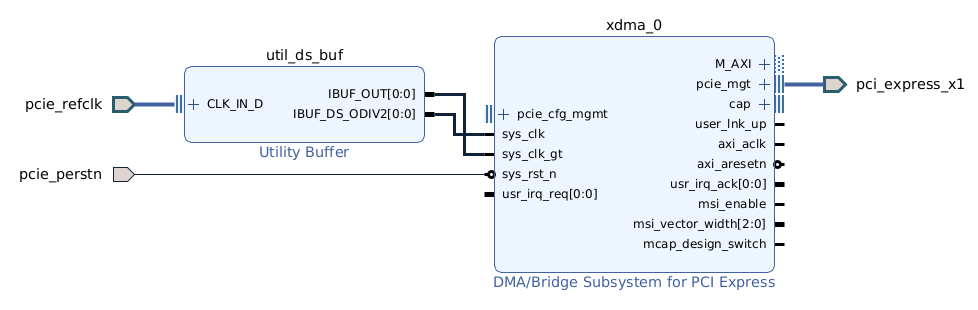

完成 XDMA IP 的参数配置后，运行 run block automation，由 Vivado 自动生成与目标板卡相关的连接关系与约束。生成结果如图所示。
为了验证基于 PCIe 的 DFX 配置流程，我们搭建了一个简化的测试平台，其系统框图如下图所示。
在该设计中，PCIe IP 核主要承担两类功能：
- DMA 数据通路：通过 PCIe 将数据传输至用户逻辑，并将计算结果回传至主机；
- DFX 配置通路：利用 PCIe 链路传输部分比特流，并触发 FPGA 的部分动态重构。
其中，hier_0 为用户侧的 Block Design，被配置为 DFX 的可重构模块（Reconfigurable Module, RM）。该模块内部集成了一个 vadd HLS 核，用于实现 c = a + b 的功能，并通过 s_axilite 接口完成寄存器控制与参数配置。
此外，我们还构建了另一个可重构模块，其中集成 vsub 核，实现 c = a - b 的功能。通过在 Host 端切换加载不同的部分比特流，可以验证用户逻辑区域是否被成功替换。DFX 相关的完整设计流程可参考 Xilinx 官方文档 UG909。

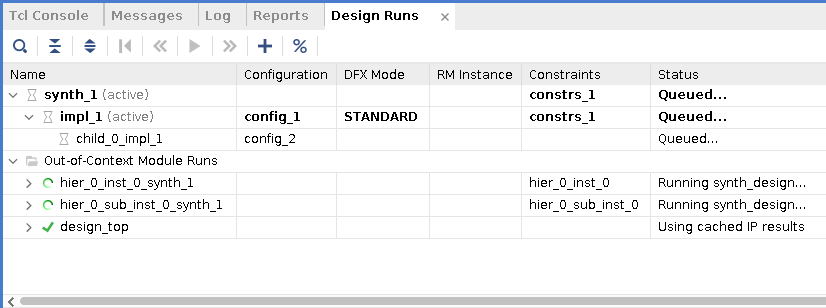

完成 Block Design 的创建后，通过 DFX Wizard 配置 DFX 运行配置。配置完成后的结果如下图所示。
随后点击 Generate Bitstream，执行综合、实现与比特流生成流程。生成完成后：
- 在路径
<project>/<project>.runs/impl_1下，可以找到完整比特流以及与vadd对应的部分比特流； - 在路径
<project>/<project>.runs/child_0_impl_1下，可以找到与vsub对应的部分比特流。
2. 安装 XVSEC 驱动
Xilinx Vendor Specific Capabilities（XVSEC）是 Xilinx 在 PCI Express 配置空间中引入的一组扩展能力，涵盖 MCAP、ZERO VSEC 等功能。通过 XVSEC，Host 端可以直接对 FPGA 进行配置操作。
我们从 Xilinx 官方仓库中下载 XVSEC：dma_ip_drivers。
git clone https://github.com/Xilinx/dma_ip_drivers.git
cd dma_ip_drivers
进入 XVSEC 驱动目录：
cd XVSEC/linux-kernel/
编译驱动代码：
make clean all
安装驱动：
sudo make install
加载驱动：
sudo modprobe xvsec
至此，XVSEC 驱动已成功安装并加载。
3. 使用 MCAP 进行 FPGA 配置
首先，我们验证初始状态下 vadd 模块的功能。在 Vivado 中烧写完整比特流后，在 Host 端运行如下测试程序：
#include <iostream>#include "FpgaConfig.hpp"
#include "XHlsIpConfig.hpp"int main(int argc, char const *argv[])
{XHlsIp hier_inst{0x0000'0000, {}};const uint64_t A_CTRL_ADDR = 0x0000'0010;const uint64_t B_CTRL_ADDR = 0x0000'001C;const uint64_t C_CTRL_ADDR = 0x0000'0028;int a = 2;int b = 1;int c = 0;FpgaConfig::writeFpga(&a, sizeof(int), A_CTRL_ADDR);FpgaConfig::writeFpga(&b, sizeof(int), B_CTRL_ADDR);FpgaConfig::writeFpga(&c, sizeof(int), C_CTRL_ADDR);XHlsIpConfig::start(&hier_inst);while (!XHlsIpConfig::isDone(&hier_inst)) {usleep(1000);}std::cout << "c result: " << c << std::endl;return 0;
}
程序返回结果为 c = a + b，表明当前加载的用户逻辑为 vadd 模块。（在此之前，可能需要提前安装并加载 XDMA 驱动，相关步骤本文不再展开。）
接下来，使用 XVSEC 工具加载 vsub 对应的部分比特流，并验证动态重构是否生效。
首先，通过 lspci 命令查看系统中识别到的 FPGA PCIe 设备：
lspci | grep -i xilinx
可观察到类似如下的输出：
08:00.0 Serial controller: Xilinx Corporation Device 903f
其中，总线号为 bus_no = 0x08，设备号为 dev_no = 0x0。
随后，使用以下命令列出该 PCIe 设备所支持的 VSEC 能力：
sudo xvsecctl -b 0x08 -F 0x0 -l
输出结果示例如下：
No of Supported Extended capabilities : 3
VSEC ID VSEC Rev VSEC Name Driver Support
-------- -------- ------------------ --------------
0x0001 0x0001 PCIe_MCAP_VSEC Yes
0x0000 0x0000 UNKNOWN No
0x0008 0x0000 PCIe_XVC_DEBUG_VSEC No
可以看到，该设备支持 PCIe_MCAP_VSEC，且驱动已正确识别。
最后，通过 XVSEC 的 -p 选项加载 vsub 对应的部分比特流：
sudo xvsecctl -b 0x08 -F 0x0 -p vsub_partial.bit
加载完成后，再次运行前述测试程序，可以观察到返回结果变为 c = a - b，表明可重构模块已被成功替换，PCIe over DFX 的配置流程验证完成。
