GPIO外设接口原理

GPIO（通用输入输出端口）是STM32最基础的外设，可通过软件配置为输入、输出、复用或模拟模式，用于连接LED、按键、传感器等外部器件。其核心配置流程为：定义初始化结构体 → 开启外设时钟 → 配置结构体成员 → 初始化外设。

核心配置步骤（以LED点亮为例，LED接PF10引脚）

代码

#include "stm32f4xx.h"/*** @brief LED初始化函数：配置PF10引脚为推挽输出模式，用于驱动LED点亮* @param None 无输入参数* @retval None 无返回值* @note 步骤遵循：定义结构体→开时钟→配置结构体→初始化外设*/
void LED_Config(void)
{// 1. 定义GPIO初始化结构体（类型在stm32f4xx_gpio.h中声明）GPIO_InitTypeDef GPIO_InitStructure;// 2. 开启GPIOF端口时钟（GPIO挂载在AHB1总线，需用对应时钟使能函数）/*** @brief AHB1总线外设时钟使能函数* @param RCC_AHB1Periph 要开启的AHB1外设（如RCC_AHB1Periph_GPIOF对应GPIOF端口）* @param NewState 时钟状态（ENABLE=开启，DISABLE=关闭）* @retval None 无返回值* @note STM32外设需先开时钟才能操作，否则配置无效*/RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);// 3. 配置结构体成员（对应GPIO的核心参数）GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;          // 选择要配置的引脚：PF10GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;      // 模式：输出模式GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;     // 输出类型：推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; // 输出速度：100MHz（高速）GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;   // 内部电阻：无上下拉// 4. 初始化GPIOF端口（将结构体配置写入寄存器）/*** @brief GPIO端口初始化函数* @param GPIOx 要初始化的GPIO端口（x=A~K，如GPIOF）* @param GPIO_InitStruct 指向GPIO初始化结构体的指针（包含配置参数）* @retval None 无返回值* @note 必须先开启对应端口时钟，再调用此函数*/GPIO_Init(GPIOF, &GPIO_InitStructure);
}/*** @brief 主函数：程序入口，初始化后点亮LED* @param None 无输入参数* @retval int 程序运行状态（正常退出返回0，实际嵌入式中一般不返回）*/
int main(void)
{// 硬件初始化：配置LED对应的GPIO引脚LED_Config();// 死循环：保持LED常亮while (1){// 方法1：通过BSRRH寄存器将PF10拉低（原子操作，避免中断干扰）GPIOF->BSRRH |= 1 << 10;  // BSRRH：端口复位寄存器，对应位写1则引脚输出低电平// 方法2：通过ODR寄存器拉低（也可实现，但非原子操作）// GPIOF->ODR &= ~GPIO_Pin_10;}
}

关键知识点

① GPIO初始化结构体（GPIO_InitTypeDef）

结构体成员对应GPIO的核心配置参数，所有参数需在初始化前赋值：

• GPIO_Pin：指定要配置的引脚（0~15），多个引脚可用|组合（如GPIO_Pin_9 | GPIO_Pin_8），宏定义为16位无符号整数（每bit对应一个引脚）；

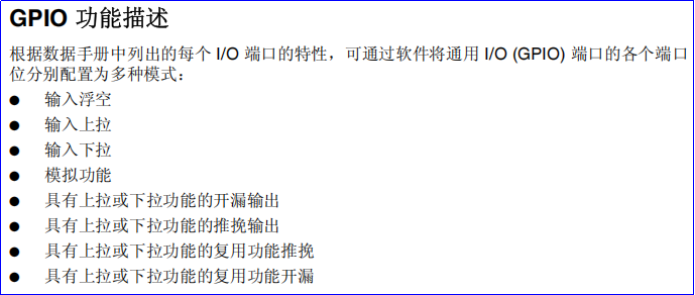

• GPIO_Mode：工作模式（4种）——枚举：

  • GPIO_Mode_IN：输入模式（读取外部信号，如按键）；
  • GPIO_Mode_OUT：输出模式（控制外部器件，如LED）；
  • GPIO_Mode_AF：复用模式（用于串口、SPI等外设功能）；
  • GPIO_Mode_AN：模拟模式（用于ADC、DAC等模拟信号）；

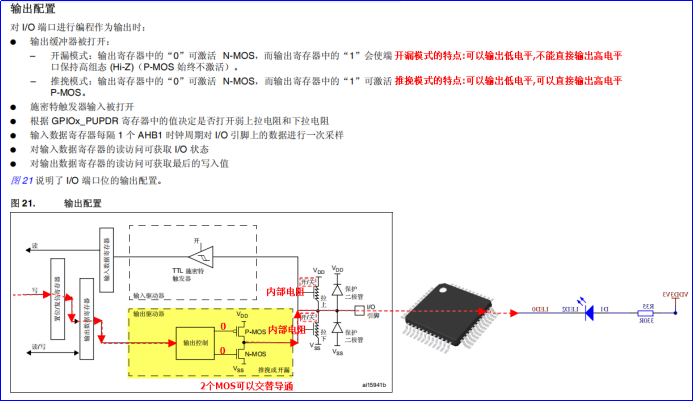

• GPIO_OType：输出类型（仅输出模式有效）——枚举：

  • GPIO_OType_PP：推挽输出（可直接输出高/低电平，驱动能力强，适合LED、继电器）；
  • GPIO_OType_OD：开漏输出（仅能拉低电平，需外接上拉电阻才能输出高电平，适合IIC总线）；

• GPIO_Speed：输出速度（影响电平翻转速度和功耗）——宏定义：

  • GPIO_Speed_2MHz（低速）、GPIO_Speed_25MHz（中速）、GPIO_Speed_50MHz（快速）、GPIO_Speed_100MHz（高速）；
  • 速度越快，功耗和电磁干扰越大，无特殊要求时选高速即可；

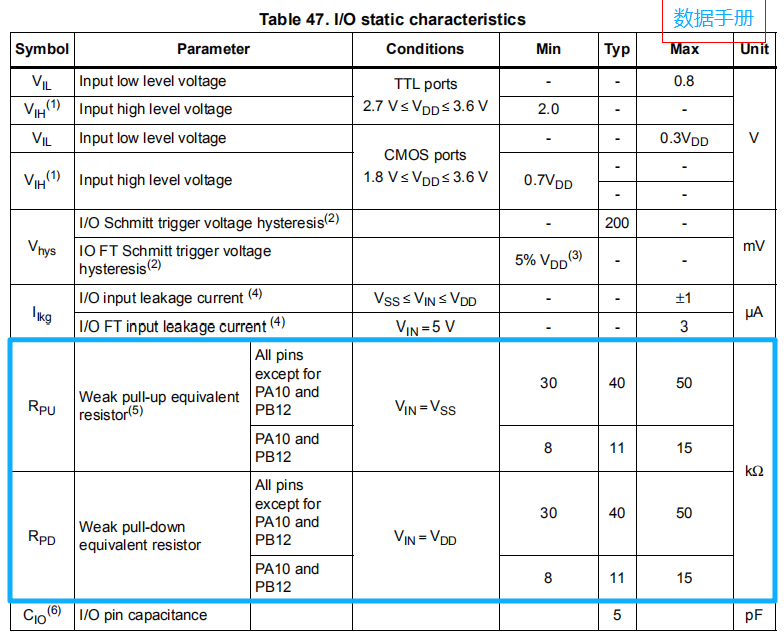

• GPIO_PuPd：内部上下拉电阻（稳定引脚电平）——枚举：



  • GPIO_PuPd_NOPULL：无上下拉（引脚悬空，需外部电路稳定）；
  • GPIO_PuPd_UP：上拉电阻（无外部信号时引脚为高电平）；
  • GPIO_PuPd_DOWN：下拉电阻（无外部信号时引脚为低电平）。

② 外设时钟开启原理

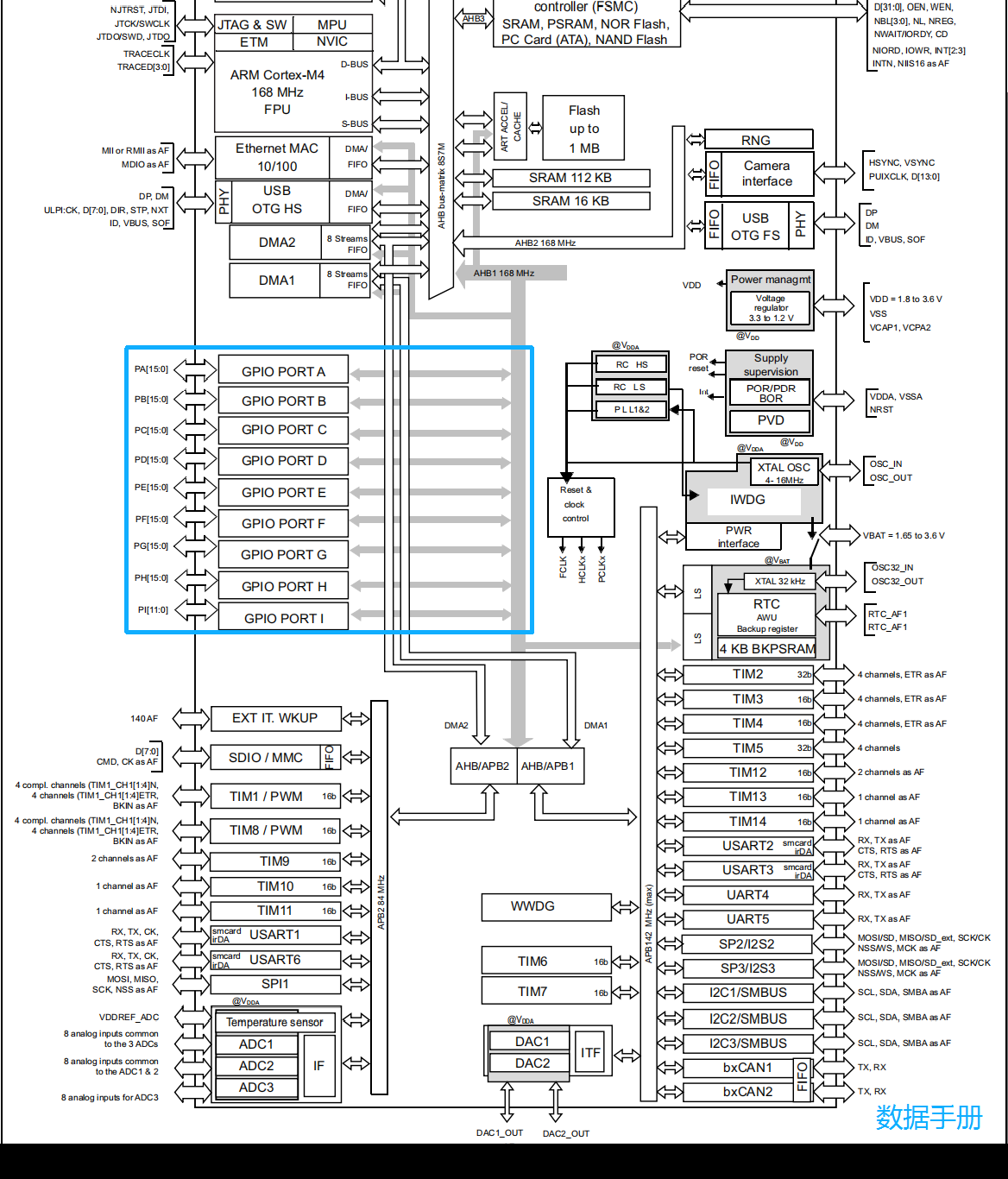

STM32的外设和内核通过总线通信，常用总线有3条：

• AHB1：高速总线（最大168MHz），挂载GPIO、DMA、CRC等外设；
• APB1：低速总线（最大42MHz），挂载UART2~UART5、IIC等外设；
• APB2：高速总线（最大84MHz），挂载UART1、SPI1等外设；

GPIO均挂载在AHB1总线，因此必须使用RCC_AHB1PeriphClockCmd函数开启对应端口时钟，否则GPIO配置无效（STM32默认关闭外设时钟以降低功耗）。

寄存器开发流程

函数库开发（标准库/HAL库）本质是对寄存器的封装，寄存器开发直接操作硬件寄存器，具有运行效率高、占用内存小的特点，适合实时性要求高的场景。核心流程：查原理图→析控制逻辑→找寄存器→算地址→指针操作→读写配置。

寄存器开发核心步骤（以PF9点亮LED为例）

步骤拆解

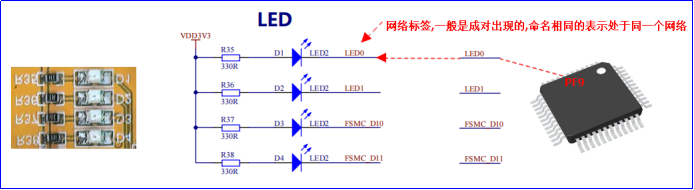

• 查原理图：确认LED连接的GPIO引脚（如LED→PF9，低电平点亮）；



• 分析控制逻辑：PF9输出低电平时，LED导通点亮；输出高电平时，LED熄灭；

• 找寄存器：GPIO端口包含10个核心寄存器(参考手册)，关键配置寄存器如下：

  寄存器名称	偏移地址	功能描述
  GPIOx_MODER	0x00	模式配置寄存器（2bit控制1个引脚，00=输入，01=输出）
  GPIOx_OTYPER	0x04	输出类型寄存器（1bit控制1个引脚，0=推挽，1=开漏）
  GPIOx_OSPEEDR	0x08	输出速度寄存器（2bit控制1个引脚，00=2MHz，11=100MHz）
  GPIOx_PUPDR	0x0C	上下拉寄存器（2bit控制1个引脚，00=无上下拉）
  GPIOx_ODR	0x14	输出数据寄存器（1bit控制1个引脚，0=低电平，1=高电平）
  GPIOx_BSRR	0x18	置位/复位寄存器（高16位=复位，低16位=置位，原子操作）

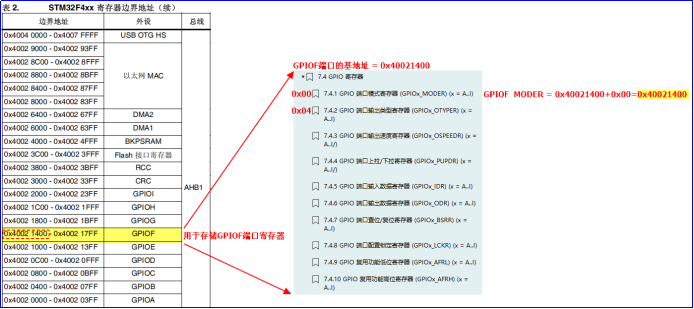

算地址：寄存器物理地址=端口基地址+偏移地址：

• GPIOF基地址：0x40021400（AHB1总线GPIO端口地址分配）；
• GPIOF_MODER地址：0x40021400 + 0x00 = 0x40021400；
• GPIOF_ODR地址：0x40021400 + 0x14 = 0x40021414；

指针操作：将寄存器地址强制转换为volatile指针（避免编译器优化）；

读写配置：通过指针读写寄存器值，完成引脚配置。

寄存器开发代码

#include "stm32f4xx.h"// 定义GPIOF核心寄存器指针（基地址+偏移地址，volatile修饰避免优化）
#define GPIOF_BASE    0x40021400                  // GPIOF端口基地址
#define GPIOF_MODER   *(volatile uint32_t*)(GPIOF_BASE + 0x00) // 模式寄存器
#define GPIOF_OTYPER  *(volatile uint32_t*)(GPIOF_BASE + 0x04) // 输出类型寄存器
#define GPIOF_OSPEEDR *(volatile uint32_t*)(GPIOF_BASE + 0x08) // 输出速度寄存器
#define GPIOF_PUPDR   *(volatile uint32_t*)(GPIOF_BASE + 0x0C) // 上下拉寄存器
#define GPIOF_ODR     *(volatile uint32_t*)(GPIOF_BASE + 0x14) // 输出数据寄存器
#define GPIOF_BSRR    *(volatile uint32_t*)(GPIOF_BASE + 0x18) // 置位/复位寄存器// RCC_AHB1时钟使能寄存器（开启GPIOF时钟）
#define RCC_AHB1ENR   *(volatile uint32_t*)(0x40023800 + 0x30) // RCC基地址0x40023800，偏移0x30/*** @brief 寄存器方式初始化LED（PF9）* @param None 无输入参数* @retval None 无返回值*/
void LED_Reg_Config(void)
{// 1. 开启GPIOF时钟（RCC_AHB1ENR第5位对应GPIOF，写1使能）RCC_AHB1ENR |= (1 << 5);  // 1<<5 = 0x00000020，对应GPIOF时钟位// 2. 配置PF9为输出模式（GPIOx_MODER第18~19位控制PF9）GPIOF_MODER &= ~(0x03 << (2 * 9));  // 先清0（0x03=2bit，左移18位对应PF9的模式位）GPIOF_MODER |= (0x01 << (2 * 9));   // 再置1（01=输出模式）// 3. 配置PF9为推挽输出（GPIOx_OTYPER第9位控制PF9，0=推挽）GPIOF_OTYPER &= ~(1 << 9);// 4. 配置PF9为100MHz高速（GPIOx_OSPEEDR第18~19位，11=高速）GPIOF_OSPEEDR &= ~(0x03 << (2 * 9));GPIOF_OSPEEDR |= (0x03 << (2 * 9));// 5. 配置PF9为无上下拉（GPIOx_PUPDR第18~19位，00=无上下拉）GPIOF_PUPDR &= ~(0x03 << (2 * 9));
}int main(void)
{LED_Reg_Config();  // 寄存器方式初始化LEDwhile (1){// 方式1：通过ODR寄存器拉低PF9（LED点亮）GPIOF_ODR &= ~(1 << 9);// 方式2：通过BSRR寄存器拉低PF9（原子操作，更安全，避免中断干扰）// GPIOF_BSRR = (1 << (9 + 16));  // 高16位=复位（拉低）}
}

关键知识点

• volatile关键字：修饰易变变量（如寄存器），告诉编译器“该变量值可能随时变化，禁止优化”，避免编译器将寄存器值缓存到CPU寄存器，导致读写失效；

  典型应用

  • 多线程编程中，被多条线程共享的临界资源

    • 场景说明：在 FreeRTOS 等实时操作系统中，多个线程可能同时读写同一个全局变量（如任务标志位、计数器）。编译器优化可能导致线程读取到缓存的旧值，而非最新的内存值，引发逻辑错误。

    • 示例：

      // 共享临界资源（必须用volatile修饰）
      volatile uint8_t g_task_flag = 0; // 线程1：修改标志位
      void task1(void *param)
      {while(1){g_task_flag = 1;  // 置位标志位vTaskDelay(1000); // 延时1秒}
      }// 线程2：读取标志位
      void task2(void *param)
      {while(1){if(g_task_flag == 1)  // 直接读取内存中的最新值{// 执行对应逻辑g_task_flag = 0;}vTaskDelay(100);}
      }


    • 若无 volatile 修饰：编译器可能将g_task_flag缓存到线程 2 的 CPU 寄存器中，即使线程 1 修改了内存中的值，线程 2 仍读取缓存的旧值，导致逻辑失效。

  • 访问硬件寄存器的时候，需要对寄存器进行修饰

    • 场景说明：STM32 的硬件寄存器（如 GPIO_ODR、RCC_AHB1ENR）的值可能被硬件自动修改（如外设状态变化），也可能被软件写入。编译器无法预知这种 “意外修改”，若不修饰，可能优化为读取缓存值，而非实际寄存器状态。

    • 示例：

      // 正确：寄存器指针用volatile修饰
      #define GPIOA_ODR *(volatile uint32_t*)(0x40020014)// 错误：无volatile修饰，可能读取缓存值
      #define GPIOA_ODR_ERR *(uint32_t*)(0x40020014)void read_gpio_state(void)
      {uint32_t state;state = GPIOA_ODR;  // 正确：读取GPIOA端口的实际输出状态state = GPIOA_ODR_ERR;  // 错误：可能读取到编译器缓存的旧值，与硬件实际状态不一致
      }


    • 核心原因：寄存器是硬件映射的内存地址，其值的变化不受软件完全控制，必须通过 volatile 强制每次访问实际地址。

  • 在中断服务程序 ISR 中访问的全局变量

    • 场景说明：中断服务程序（如外部中断、定时器中断）会异步修改全局变量，主循环或其他线程同步读取该变量。编译器优化可能导致主循环读取缓存值，无法感知 ISR 对变量的修改，引发数据同步问题。

    • 示例：

      // 中断中访问的全局变量（必须用volatile修饰）
      volatile uint32_t g_int_count = 0;// 外部中断服务程序：修改全局变量
      void EXTI0_IRQHandler(void)
      {if(EXTI_GetITStatus(EXTI_Line0) != RESET){g_int_count++;  // 异步修改全局变量EXTI_ClearITPendingBit(EXTI_Line0);  // 清除中断标志位}
      }// 主循环：读取全局变量
      int main(void)
      {uint32_t local_count;while(1){local_count = g_int_count;  // 读取最新的中断计数（直接访问内存）// 基于计数执行逻辑}
      }


    • 若无 volatile 修饰：编译器可能认为主循环中g_int_count的值不会被 “主动修改”，将其优化为一次读取后缓存，即使 ISR 多次修改内存中的值，主循环仍使用最初的缓存值，导致计数错误。

• 原子操作：BSRR寄存器支持置位（低16位）和复位（高16位），一次写操作完成，不会被中断打断，比ODR寄存器更安全（ODR需先读再改，可能被中断干扰）；

• 寄存器位操作：配置时先“清0”再“置1”，避免影响其他引脚（如GPIOF_MODER &= ~(0x03 << (2 * 9))先清除PF9的模式位，再|= (0x01 << (2 * 9))设置为输出模式）。

蜂鸣器原理与应用

蜂鸣器是将电信号转换为声音信号的电子器件，分为有源和无源两种，通过GPIO控制三极管驱动，广泛用于提示音、警报音场景。

三极管（驱动蜂鸣器的关键前提）

三极管本质与作用

三极管（BJT，双极结型晶体管）是电流控制电流的半导体器件，核心作用是：

• 放大：用微弱的基极电流（Ib）控制较大的集电极电流（Ic）；



• 开关：工作在饱和 / 截止状态，等效为 “电子开关”（驱动蜂鸣器、继电器等大电流负载）；

• 核心逻辑：Ib 是 “控制信号”，Ic 是 “被控制信号”，满足 Ic ≈ β × Ib（β 为电流放大系数，通常 20~200）。

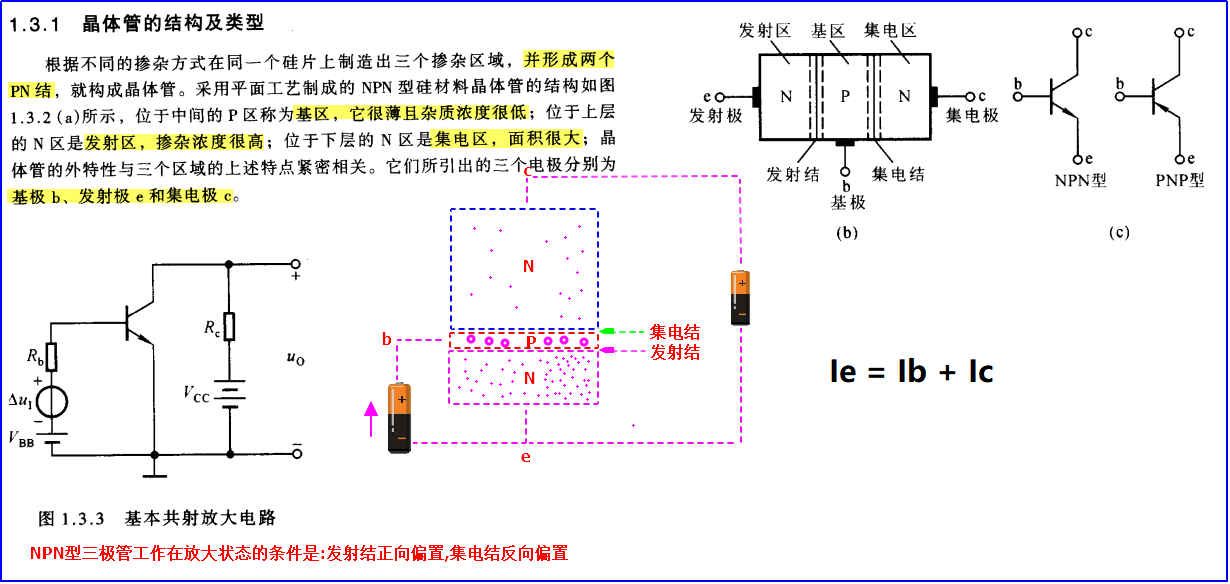

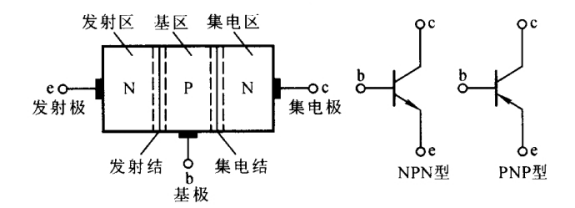

三极管基本结构与类型

三极管有 3 个掺杂区域和 2 个 PN 结，引出 3 个电极，分为两种类型：

类型	结构（自上而下）	电极极性	导通条件（核心区别）	典型型号
NPN	发射区（N）→ 基区（P）→ 集电区（N）	发射极（e，低电位）、基极（b，中电位）、集电极（c，高电位）	基极相对于发射极高 0.7V（硅管），即 Vb > Ve + 0.7V	S8050、2N3904
PNP	发射区（P）→ 基区（N）→ 集电区（P）	发射极（e，高电位）、基极（b，中电位）、集电极（c，低电位）	基极相对于发射极低 0.7V（硅管），即 Vb < Ve - 0.7V	S8550、2N3906

• 注：蜂鸣器驱动常用 NPN 型（高电平导通，适配 GPIO 输出逻辑），PNP 型则为低电平导通，需反向设计电路。

三极管三种工作状态

工作状态	发射结（BE 结）	集电结（BC 结）	核心电流关系	等效功能	通用应用场景
截止状态	反向偏置 或 零偏置（(Vbe < Von)，未导通）	反向偏置	(I_b ≈ 0)（基极无驱动电流），(I_c ≈ I_{ceo})（穿透电流，近似为 0）	电子开关断开	电路关断、信号截止（如数字电路中的高阻态、设备待机断电）
饱和状态	正向偏置（(Vbe) 钳位在 Von，硅管≈0.7V，锗管≈0.2V，不显著偏离）	正向偏置	(I_c) 由负载 / 电源电压决定，且 (I_c < β×I_b)（集电结正偏导致放大能力失效，Ic 不再随 Ib 线性增大）	电子开关闭合	开关驱动（继电器、LED、蜂鸣器、电机启停）、数字电路逻辑输出
放大状态	正向偏置（(Vbe) 钳位在 Von，稳定不变）	反向偏置	(I_c = β×I_b)（线性放大关系，Ib 的微小变化会引发 Ic 的大幅变化，放大倍数为 β）	信号线性放大	音频放大、传感器微弱信号调理（如温度 / 压力传感器信号放大）、射频电路、功率放大

• 驱动蜂鸣器的核心要求：让三极管工作在饱和状态（确保 Ic 足够大，驱动蜂鸣器发声），避免放大状态（电流不稳定，可能导致蜂鸣器声音异常）。

关键参数（选型与电路设计的核心依据）

参数	定义	选型要求（蜂鸣器驱动）
β（电流放大系数）	Ic 与 Ib 的比值（β = Ic / Ib）	选 β=50~100 的型号（如 S8050 的 β 典型值 80），β 过小需更大 Ib 才能饱和，β 过大易受干扰
Ic_max（最大集电极电流）	三极管允许通过的最大 Ic	必须大于蜂鸣器工作电流（如蜂鸣器电流 20mA，选 Ic_max≥50mA 的 S8050，留冗余）
Vce (sat)（饱和压降）	饱和时集电极与发射极的电压差	越小越好（S8050 约 0.2~0.3V），降低功耗，避免蜂鸣器电压不足
Vcbo（集电极 - 基极反向电压）	承受的最大反向电压	大于蜂鸣器供电电压（如 5V 供电，选 Vcbo≥20V 的型号，防击穿）

蜂鸣器分类（核心区别：是否内置振荡源）

参数	有源蜂鸣器	无源蜂鸣器
驱动方式	内置振荡电路，通直流电直接发声	无振荡电路，需外部交变信号（如PWM）驱动
工作电压	直流电压（3V/5V/12V）	交变电压（由外部信号提供）
频率控制	频率固定，不可调节	频率由外部信号决定，可调节音调
功耗	较高（需维持内部振荡）	较低（仅信号输入时工作）
应用场景	固定频率提示音（门铃、烟雾报警器）	多音调场景（音乐播放、复杂警报）
控制方式	仅控制通断（高电平/低电平）	控制通断+频率（PWM占空比/频率调节）

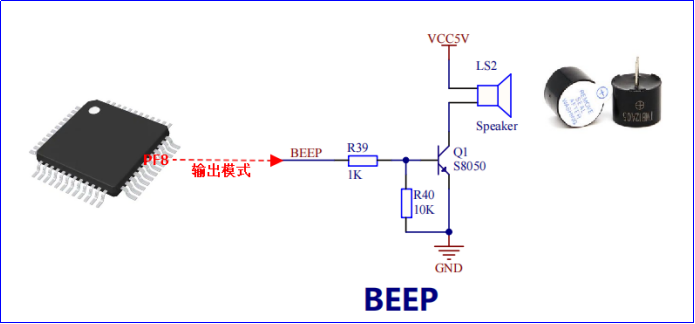

驱动电路原理（以NPN三极管驱动为例）

电路结构

三极管作为开关使用，仅需关注饱和状态（导通）和截止状态（断开）：

饱和状态（导通）

• 发射极（e）：直接接 GND，所以 V_e = 0V；
• 基极（b）：PF8 输出高电平 3.3V，经过 1KΩ 电阻（R39）后，BE 结正向导通（硅管导通压降固定为 0.7V），所以基极电压被钳位在 V_b = V_e + 0.7V = 0 + 0.7V = 0.7V；
• 集电极（c）：接 VCC5V + 蜂鸣器，三极管饱和导通时，集电极 - 发射极的饱和压降 V_ce ≈ 0.2V（S8050 的典型值），所以集电极电压 V_c = V_e + V_ce = 0 + 0.2V = 0.2V。
• 发射结（BE 结）：V_b - V_e = 0.7V - 0V = 0.7V > 0 → 正向偏置；
• 集电结（BC 结）：V_b - V_c = 0.7V - 0.2V = 0.5V > 0 → 正向偏置。

截止状态（断开）

• 发射极（e）：直接接 GND，所以 V_e = 0V；
• 基极（b）：PF8 输出低电平（≈0V），同时基极通过 10KΩ 下拉电阻（R40）接地，因此基极电压被拉到 GND 附近，V_b ≈ 0V；
• 集电极（c）：三极管截止时，集电极无电流，蜂鸣器不导通，集电极电压等于电源电压，所以 V_c = VCC5V = 5V；
• 发射结（BE 结）：V_b - V_e = 0V - 0V = 0V < 0.7V（未达到导通压降）→ 反向偏置（或零偏置，不符合导通条件）；
• 集电结（BC 结）：V_b - V_c = 0V - 5V = -5V < 0 → 反向偏置。

控制逻辑

• GPIO引脚（PF8）输出高电平时：基极电流Ib流过，三极管饱和导通，蜂鸣器负极接地，形成回路，发声；
• GPIO引脚（PF8）输出低电平时：基极无电流，三极管截止，蜂鸣器无回路，静音。

蜂鸣器程序设计（寄存器方式，PF8引脚）

#include "stm32f4xx.h"// 定义GPIOF寄存器指针（同LED部分，新增PF8配置）
#define GPIOF_BASE    0x40021400
#define GPIOF_MODER   *(volatile uint32_t*)(GPIOF_BASE + 0x00)
#define GPIOF_OTYPER  *(volatile uint32_t*)(GPIOF_BASE + 0x04)
#define GPIOF_OSPEEDR *(volatile uint32_t*)(GPIOF_BASE + 0x08)
#define GPIOF_PUPDR   *(volatile uint32_t*)(GPIOF_BASE + 0x0C)
#define GPIOF_ODR     *(volatile uint32_t*)(GPIOF_BASE + 0x14)
#define RCC_AHB1ENR   *(volatile uint32_t*)(0x40023800 + 0x30)/*** @brief 初始化蜂鸣器（PF8引脚，NPN三极管驱动）* @param None 无输入参数* @retval None 无返回值*/
void Buzzer_Config(void)
{// 1. 开启GPIOF时钟RCC_AHB1ENR |= (1 << 5);// 2. 配置PF8为推挽输出模式GPIOF_MODER &= ~(0x03 << (2 * 8));  // PF8对应MODER第16~17位（2bit）GPIOF_MODER |= (0x01 << (2 * 8));   // 01=输出模式// 3. 推挽输出（驱动能力强）GPIOF_OTYPER &= ~(1 << 8);// 4. 100MHz高速GPIOF_OSPEEDR &= ~(0x03 << (2 * 8));GPIOF_OSPEEDR |= (0x03 << (2 * 8));// 5. 无上下拉（基极有外部下拉电阻）GPIOF_PUPDR &= ~(0x03 << (2 * 8));// 初始化状态：蜂鸣器静音（PF8输出低电平）GPIOF_ODR &= ~(1 << 8);
}/*** @brief 控制蜂鸣器发声* @param status 1=发声，0=静音* @retval None 无返回值*/
void Buzzer_Set(uint8_t status)
{if (status == 1){GPIOF_ODR |= (1 << 8);  // PF8输出高电平，三极管导通，蜂鸣器发声}else{GPIOF_ODR &= ~(1 << 8); // PF8输出低电平，三极管截止，蜂鸣器静音}
}int main(void)
{//  C89：变量定义放在代码块最开头（可执行语句之前）uint32_t i;  // 所有变量集中在代码块起始位置定义Buzzer_Config();  // 初始化蜂鸣器while (1){Buzzer_Set(1);  // 可执行语句（函数调用）放在变量定义之后for(i=0; i<5000000; i++);Buzzer_Set(0);for(i=0; i<5000000; i++);}
}

拓展：无源蜂鸣器PWM驱动

无源蜂鸣器需交变信号驱动，可通过GPIO输出PWM波控制音调：

• 配置GPIO为复用模式（如复用为定时器通道）；
• 初始化定时器，设置PWM频率（如1kHz~5kHz，对应不同音调）；
• 通过调节定时器比较值控制PWM占空比（影响音量）。

总结

• GPIO配置核心：开时钟→选引脚→设模式→配输出类型/速度/上下拉→初始化；
• 寄存器开发优势：效率高、占内存小，适合实时性场景，核心是“地址→指针→位操作”；
• 蜂鸣器驱动核心：通过GPIO控制三极管通断，有源仅需高低电平，无源需PWM信号；
• 注意点：配置前必须开启外设时钟，寄存器操作需用volatile修饰，位操作遵循“先清后置”。
