随着机器视觉技术的日益成熟，工业自动化水平的不断提高，高速工业图像采集卡作为机器视觉系统的关键组成部分，扮演着越来越重要的角色。它负责将工业相机捕捉到的图像数据以极快的速度传输到计算机，为后续的图像处理、分析和决策提供坚实的基础。在众多接口类型中，PCIe和GigE Vision网口（凭借其独特的优势，成为工业图像采集卡的主流选择。本文将深入探讨高速工业图像采集卡的选型要点，并对PCIe和GigE Vision网口网口特性进行详细解析，旨在为工程师和研究人员在构建高性能机器视觉系统时提供参考。
一、工业图像采集卡的重要性与应用场景
工业图像采集卡是机器视觉系统的“大脑”，它不仅需要具备高速稳定的数据传输能力，还需具备灵活的图像处理功能和可靠的实时性能。其重要性体现在以下几个方面：
-
数据高速传输: 采集卡需要以远高于人眼识别的速度将相机拍摄的图像数据传输到计算机内存，避免数据瓶颈，保证图像处理的实时性。
-
图像数据处理: 一些高端采集卡集成了图像预处理功能，如图像增强、噪声消除、颜色空间转换等，减轻了CPU的负担，提高了整体处理效率。
-
相机控制: 采集卡通常支持控制相机的曝光时间、增益、触发模式等参数，实现对相机功能的精细控制，以适应不同的应用场景。
-
同步触发与控制: 对于需要精确同步的工业应用，采集卡需要提供硬件触发和同步功能，保证多相机协作的准确性和可靠性。
基于这些重要性，工业图像采集卡广泛应用于各种领域：
-
工业自动化检测: 产品缺陷检测、尺寸测量、位置识别等，提高生产效率和产品质量。
-
机器人视觉: 机器人引导、目标识别、抓取定位等，实现智能化生产和柔性化制造。
-
医疗影像: 医学图像采集、处理和分析，辅助诊断和治疗。
-
智能交通: 车牌识别、交通流量监控、违章行为检测等，提高交通管理效率和安全性。
-
科研领域: 显微成像、高速摄影、流体分析等，为科学研究提供强大的图像采集平台。
二、高速工业图像采集卡选型关键因素
在选择合适的工业图像采集卡时，需要综合考虑以下几个关键因素：
-
接口类型: 根据相机接口类型、数据传输速率、布线距离和系统兼容性等因素选择合适的接口类型，例如PCIe、GigE Vision、Camera Link、CoaXPress等。本文重点关注PCIe和GigE Vision两种主流接口。
-
传输速率: 根据相机的分辨率、帧率和颜色深度计算所需的数据传输速率，选择能够满足要求的采集卡。传输速率越高，能够支持的相机分辨率和帧率也越高。
-
相机兼容性: 采集卡需要与所使用的相机品牌和型号兼容，确保能够正确识别相机并进行数据传输。
-
图像处理功能: 根据实际应用的需求，选择具有图像预处理功能的采集卡，以减轻CPU负担并提高处理效率。
-
触发和同步功能: 对于需要精确同步的多相机系统，需要选择具有硬件触发和同步功能的采集卡。
-
软件支持: 采集卡需要提供完善的软件开发工具包 (SDK)，方便用户进行二次开发和集成。
-
稳定性与可靠性: 工业应用对稳定性和可靠性要求较高，需要选择经过严格测试和验证的采集卡产品。
-
成本效益: 在满足应用需求的前提下，选择性价比最高的采集卡产品。
三、PCIe接口工业图像采集卡特性解析
PCIe (Peripheral Component Interconnect Express) 是一种高速串行计算机扩展总线标准，凭借其高带宽、低延迟的优势，成为高端工业相机接口的首选。
-
优势:
-
极高带宽: PCIe 接口具有非常高的带宽，例如 PCIe 3.0 x4 接口的理论带宽可达 32Gbps，能够满足高分辨率、高帧率相机的图像数据传输需求。
-
低延迟: PCIe 接口具有非常低的延迟，能够实现实时图像处理和分析，适用于对实时性要求较高的应用。
-
直接访问内存: PCIe 接口允许采集卡直接访问计算机内存，无需通过 CPU 中转，进一步降低了延迟并提高了数据传输效率。
-
驱动支持成熟: PCIe 接口是计算机的标准接口，具有成熟的驱动支持，易于开发和集成。
-
劣势:
-
布线距离有限: PCIe 接口的布线距离通常较短，一般不超过几米，限制了相机与计算机之间的距离。
-
需要专用采集卡: 需要安装专门的 PCIe 采集卡，增加了系统的复杂度和成本。
-
适用场景:
-
高分辨率、高帧率相机: 适用于需要高速传输大量图像数据的应用，例如高精度测量、高速运动分析等。
-
对实时性要求较高的应用: 适用于需要实时图像处理和分析的应用，例如机器人视觉、在线检测等。
-
相机与计算机距离较近的应用: 适用于相机与计算机之间距离较短的应用，例如桌面型检测设备。
四、网口（GigE Vision）接口工业图像采集卡特性解析
GigE Vision 是一种基于以太网的工业相机接口标准，它利用标准的以太网协议实现图像数据的传输，具有布线灵活、成本较低的优势。
-
优势:
-
布线灵活: GigE Vision 使用标准的以太网线缆进行数据传输，布线灵活方便，最远传输距离可达 100 米。
-
成本较低: GigE Vision 不需要专用采集卡，可以使用标准的网卡进行数据传输，降低了系统成本。
-
易于集成: GigE Vision 基于标准的以太网协议，易于与其他网络设备集成，方便构建分布式系统。
-
支持多相机: 一个计算机可以连接多个 GigE Vision 相机，适用于多相机协作的应用。
-
劣势:
-
带宽限制: GigE Vision 的带宽受以太网带宽的限制，例如千兆以太网的理论带宽为 1Gbps，万兆以太网的理论带宽为 10Gbps，相对于 PCIe 接口较低。
-
CPU 占用率较高: GigE Vision 需要 CPU 进行数据包的处理，可能会占用较多的 CPU 资源。
-
延迟较高: GigE Vision 的延迟相对于 PCIe 接口较高，不适用于对实时性要求极高的应用。
-
适用场景:
-
相机与计算机距离较远的应用: 适用于相机与计算机之间距离较远的应用，例如远程监控、户外检测等。
-
需要连接多个相机的应用: 适用于需要连接多个相机的应用，例如三维重建、立体视觉等。
-
对实时性要求不高的应用: 适用于对实时性要求不高的应用，例如静态图像检测、离线分析等。

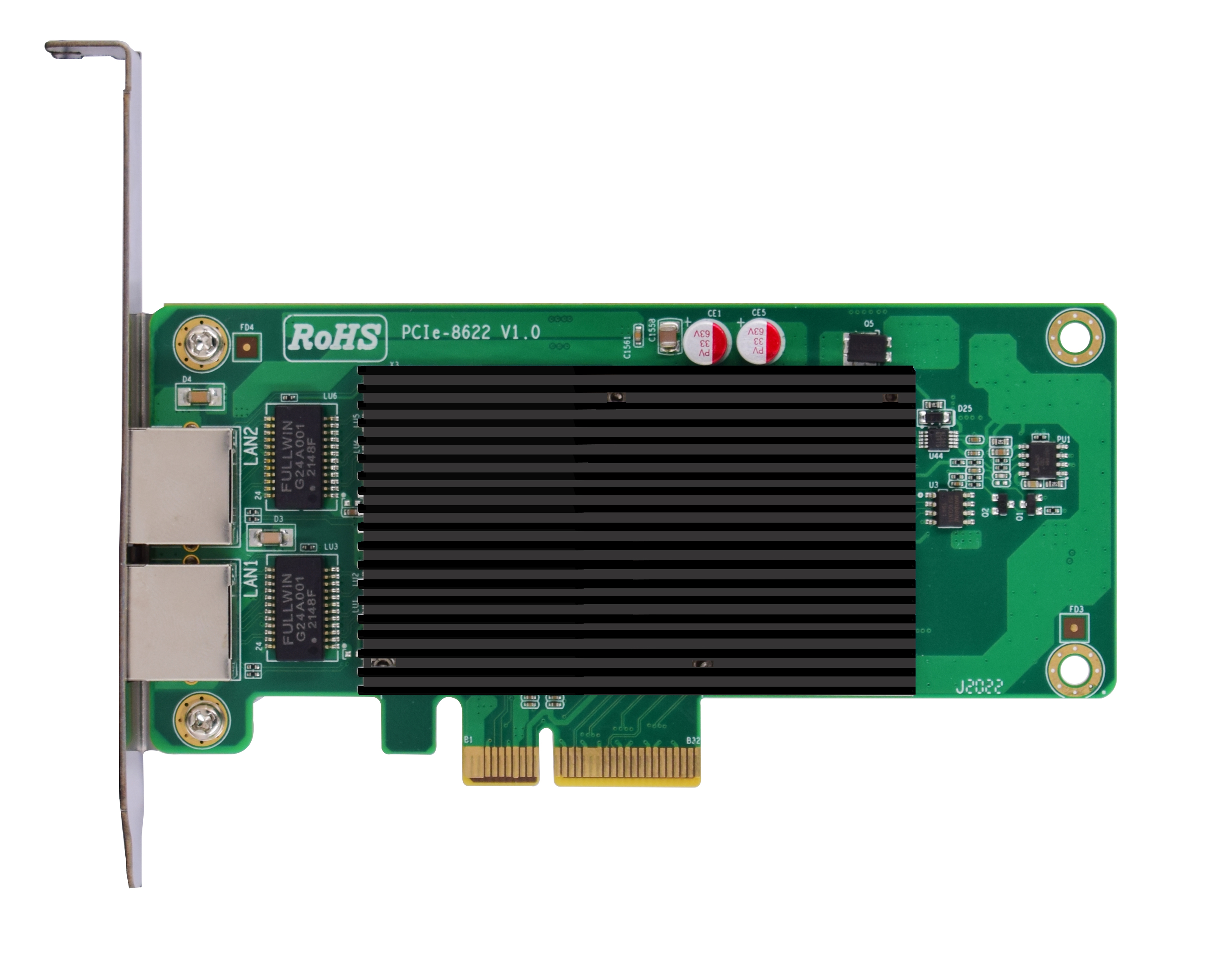

五、PCIe/网口双接口：兼顾性能与灵活性
一些厂商推出了同时具备PCIe和网口双接口的工业图像采集卡。这种设计兼顾了两种接口的优点，可以根据实际应用的需求灵活选择合适的接口：
-
PCIe 用于高性能图像采集: 当需要高速传输大量图像数据并对实时性要求较高时，可以使用 PCIe 接口。
-
网口用于远程连接与多相机应用: 当需要远程连接相机或者连接多个相机时，可以使用网口。
这种双接口设计可以满足更广泛的应用需求，提高了系统的灵活性和适应性。然而，需要注意的是，双接口采集卡的成本通常较高，并且需要软件能够支持两种接口的切换和配置。
六、未来发展趋势
随着机器视觉技术的不断发展，工业图像采集卡也将朝着以下方向发展：
-
更高带宽: 随着相机分辨率和帧率的不断提高，对数据传输带宽的需求也越来越高。 PCIe 4.0 和 PCIe 5.0 等更高带宽的接口将成为主流。
-
更智能化的图像处理: 采集卡将集成更强大的图像处理功能，例如深度学习加速器，能够实现更复杂的图像分析和识别。
-
更灵活的接口: 采集卡将支持更多的接口类型，例如 USB 3.0、Camera Link HS、CoaXPress 2.0 等，以满足不同应用的需求。
-
更低的功耗: 随着移动设备和嵌入式系统的普及，对采集卡的功耗要求也越来越高。低功耗设计将成为重要的发展方向。
-
更完善的软件支持: 采集卡将提供更完善的软件开发工具包 (SDK)，方便用户进行二次开发和集成，并支持更多的操作系统和编程语言。
七、结论
高速工业图像采集卡是机器视觉系统的核心部件，在构建高性能机器视觉系统时，选择合适的采集卡至关重要。 PCIe 和网口是两种主流的接口类型，它们各有优缺点，适用于不同的应用场景。 PCIe 接口具有高带宽、低延迟的优势，适用于高分辨率、高帧率相机和对实时性要求较高的应用；网口接口具有布线灵活、成本较低的优势，适用于远程连接相机和需要连接多个相机的应用。 PCIe/网口双接口的设计兼顾了两种接口的优点，可以根据实际应用的需求灵活选择合适的接口。 未来，工业图像采集卡将朝着更高带宽、更智能化的图像处理、更灵活的接口、更低的功耗和更完善的软件支持方向发展。 工程师和研究人员需要根据具体的应用需求，综合考虑各种因素，选择最合适的工业图像采集卡，以构建高性能、可靠的机器视觉系统。
