一、校准核心原理：单边单信号的时延补偿逻辑
单边单信号校准法通过引入单一标准参考信号（如示波器内置校准信号、外部高精度阶跃信号），精准测量并补偿示波器采集通道的固有时延偏差。其核心目标是消除三类关键时延误差，保障高速信号时序测量的准确性：
物理时延：由探头线缆（如1m 50Ω同轴电缆时延约5ns）、示波器内部放大器等硬件传输路径引入的固定时延差，属于硬件固有特性误差；
寄生参数时延：探头与被测件接触产生的寄生电容（典型值2-10pF）会延缓信号边沿变化，导致测量时序偏移；
触发偏移：示波器内部触发电路与信号采集通道的工作时序不同步，引发触发时刻与实际信号时刻的偏差。
校准核心指标要求：单通道时延误差≤1ps（针对10GHz及以上信号），触发与采集通道时间差趋近于0，确保PCIe 5.0（32Gbps）等高速信号的时序测量精度。
二、全流程实操：五步法从准备到验证
（一）准备阶段：工具与环境规范要求

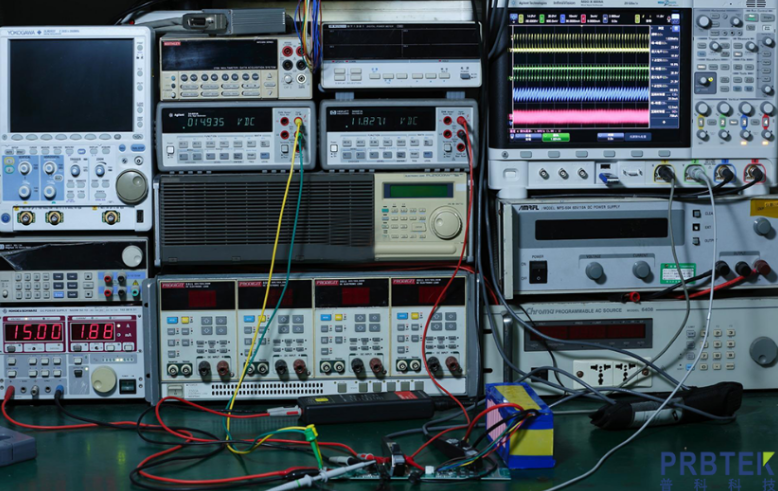

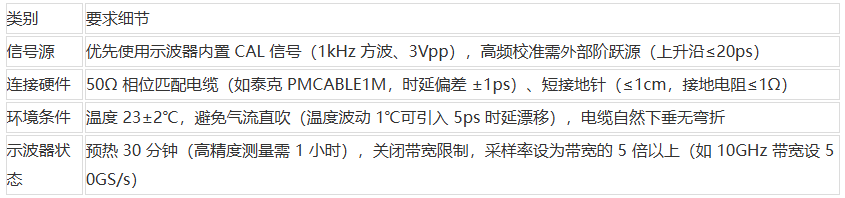

校准前需完成工具选型与环境调试，确保基础条件满足精度要求，具体参数如下表：
（二）信号连接：单端校准的链路搭建要点
根据信号源类型分为内置信号校准（最常用）和外部信号校准（高频场景）两种方式，具体操作如下：
1. 内置信号校准
将探头探针精准连接至示波器“CAL”输出端，接地针直接对接校准信号地端（严禁使用长接地夹，避免引入电感时延）；通道参数设置：采用DC耦合模式，垂直刻度调节至信号占满屏幕80%高度，时基档位设置为显示2-3个信号周期（如1kHz信号对应500μs/div）。
2. 外部信号校准
将外部阶跃源输出端连接至50Ω功分器，一路信号接入示波器待校准通道（CH1），另一路接50Ω匹配负载；关键注意事项：两路连接电缆长度需严格一致（误差≤1mm），杜绝因线缆长度差异引入额外时延差。
（三）自动校准：主流示波器操作范式
主流高端示波器均配备自动校准功能，以下以泰克DPO73304SX和罗德与施瓦茨RTP为例，说明标准操作流程：
1. 泰克示波器
按下“Probe”按键→在通道列表中选中待校准通道→进入“Probe Setup”菜单→选择“Delay Calibration”选项；点击“Auto Cal”按钮，示波器将自动识别信号50%阈值点与内部触发的时间差，计算并存储时延补偿值，校准完成后界面显示“Calibrated Delay: XX ps”。
2. 罗德与施瓦茨示波器
进入“Measure”菜单→选择“Time”子菜单→点击“Delay”功能；设置触发源为待校准通道，启用“Statistics”统计功能，系统将自动采集1000个样本的时延均值，并将该值写入时延补偿参数库，完成自动校准。
（四）手动校准：无自动功能场景的补偿方法
针对无自动校准功能的示波器，或需更高自定义精度的场景，采用手动校准方式，步骤如下：
基线校准：将探头探针直接接地，启动示波器采集功能，记录当前触发基线（即时间零点）；
时延测量：断开接地，接入标准校准信号，使用示波器光标功能标记信号上升沿的50%阈值点，读取该点与时间零点的时延偏差（如测量值为120ps）；
补偿输入：进入示波器“Vertical”垂直设置菜单→选择“Deskew”时延修正功能，手动输入测量得到的时延偏差值（如+120ps），确认后完成时延偏移修正。
（五）精度验证：三重验证法保障校准有效性
校准完成后需通过三重验证确认精度，具体验证标准与方法如下：
时间间隔验证：接入100MHz标准信号，测量其周期值，要求测量误差≤5ps（如理想周期10ns，实测值需在9.997-10.003ns范围内）；
触发同步验证：观察校准信号的触发时刻与波形显示起点的偏移量，要求偏移量≤1ps；
高频相位验证：接入10GHz正弦信号，测量输入信号与校准通道的相位差，换算为时延误差需≤2.8ps（对应0.1°相位差，相位-时延换算公式：时延=相位差（°）×10^12/(360×频率（Hz）)）。
三、设备适配与场景化方案
（一）按示波器带宽分类的适配方案

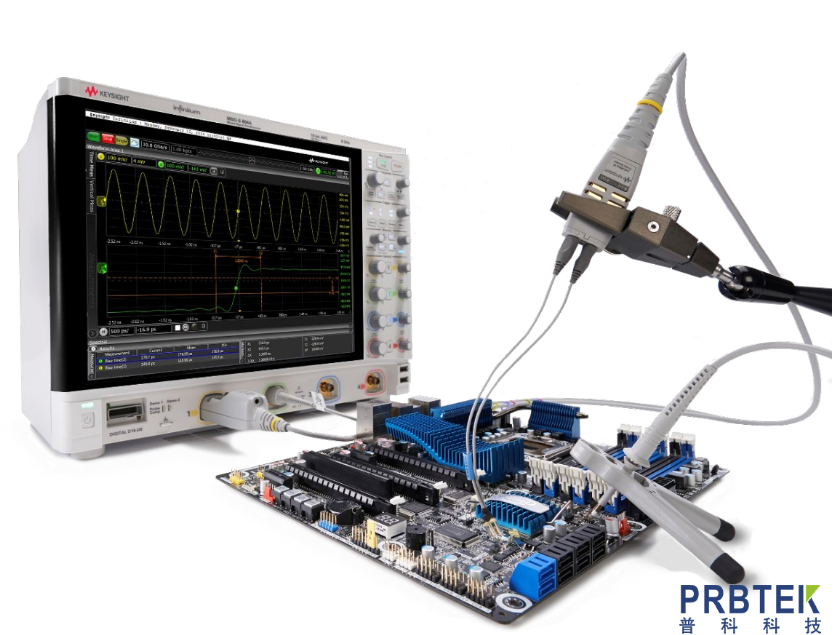

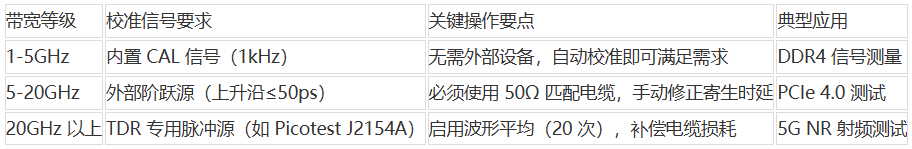

不同带宽的示波器对校准信号、操作要求不同，需针对性选择方案，具体适配参数如下表：
（二）常见问题与解决方案

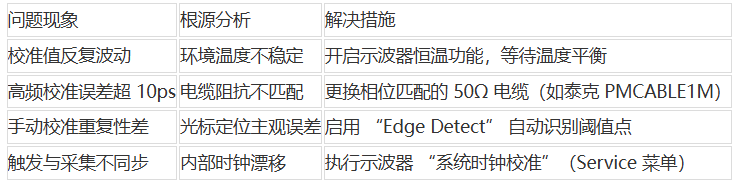

校准过程中易出现多种问题，需结合根源分析采取针对性措施，具体如下表：
四、关键注意事项
探头适配要求：有源探头需单独校准（每支探头的时延特性存在个体差异），无源探头需额外补偿线缆容性时延，避免混用未校准探头；
校准周期规范：每次更换探头、调整电缆长度，或环境温度变化超过10℃时，必须重新执行校准流程；常规使用场景建议每月校准一次；
高频操作禁忌：10GHz以上信号校准禁止使用长接地夹（接地电感会引入≥20ps时延误差），需采用弹簧接地针或磁吸式短接地件，缩短接地路径。
