1 引言
这是一篇讲解开关电源的文章，重心在于讲解Buck拓扑结构的知识点。

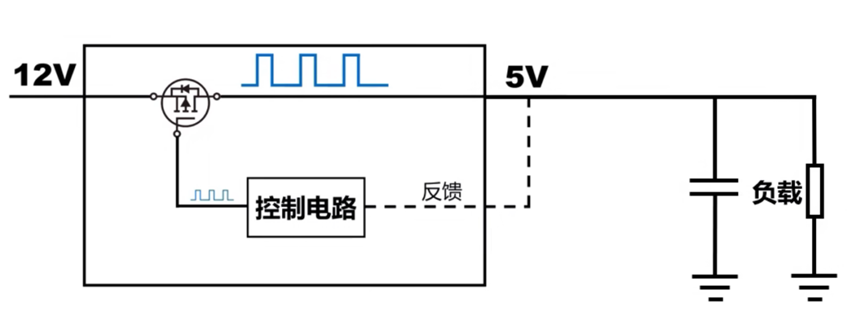

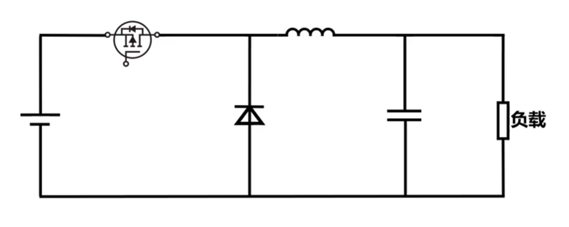

1、最初的Buck拓扑结构：
-
MOS通过不断的快速开关把输入电压切成一个个方波。
-
控制电路控制MOS管什么时候开，什么时候关，保证方波的占空比为5/12。
-
幅值为12V的方波经过输出电容滤波后输出带纹波的5V直流电。
-
反馈电路实时通知控制电路调整方波占空比，保证输出电压正确。

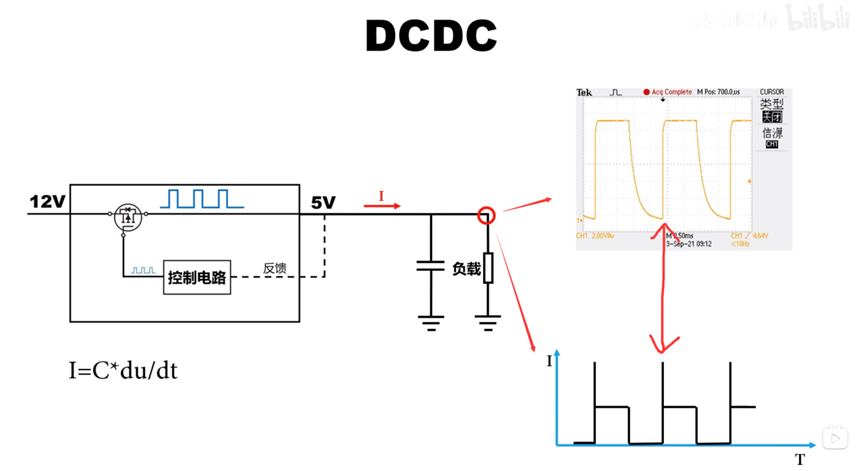

实际输出波形：
